KNUTH

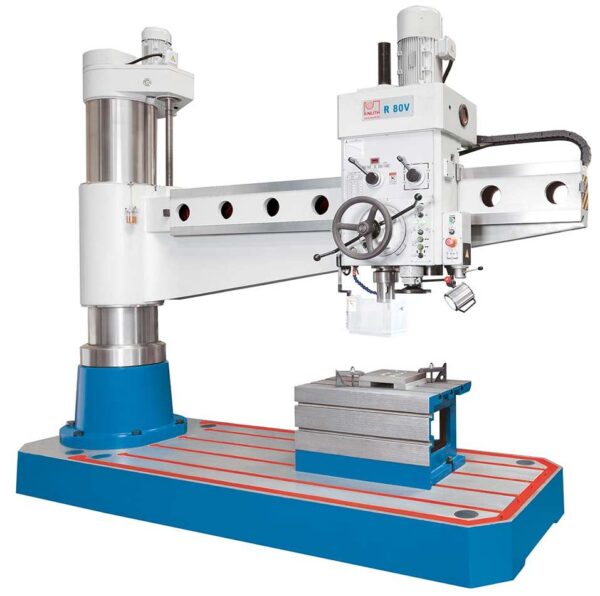

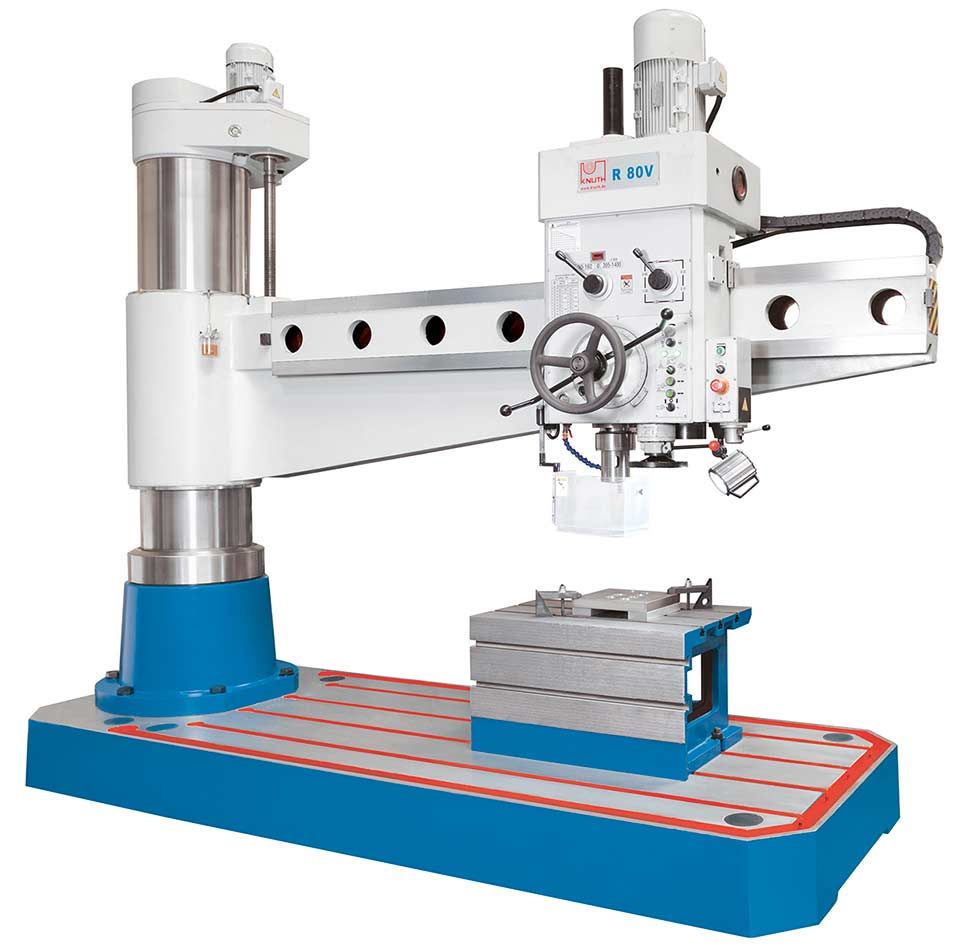

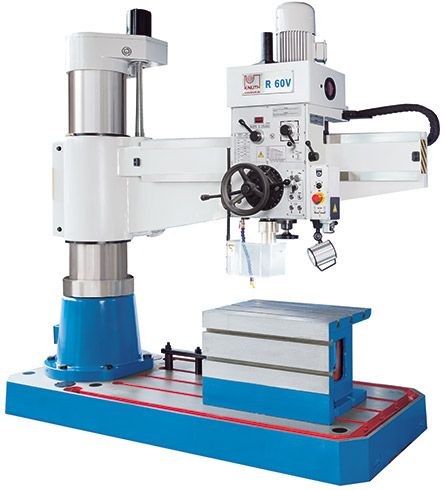

Trapano radiale
Perfezionati nei dettagli: potenti, estremamente stabili e maneggevoli!

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • base, colonna, braccio e testa ingranaggi realizzati in ghisa di ottima qualità
    • le caratteristiche più importanti della struttura di questi trapani sono la colonna sovradimensionata ed il braccio particolarmente resistente alle torsioni
    • il sollevamento del braccio è realizzato tramite un potente azionamento motorizzato ed un mandrino di spinta
    • gli ingranaggi del sollevamento braccio lavorano in bagno d’olio, per garantire la massima affidabilità ed un basso livello d’usura
    • la struttura responsabile del movimento del braccio, di tecnologia avanzata e con sistema di bloccaggio ottimizzato, è caratterizzata da un’elevata stabilità con uno scostamento di posizionamento minimo
    • gli assi di orientamento e scorrimento si distinguono per l’ottimo scorrimento, che facilita il lavoro quotidiano dell’operatore
    • gli ingranaggi includono ruote dentate al cromo-nickel temprate e micro rettificate, per garantire un funzionamento omogeneo e silenzioso
    • la lubrificazione degli ingranaggi avviene con un sistema a pompa molto affidabile
    • il mandrino scorre su cuscinetti di precisione ed è dotato di un freno automatico
    • la dentatura del cannotto è rettificata per renderne scorrevole l‘avanzamento e per minimizzarne l’usura
    • la testa scorre su guide temprate e rettificate
    • in tutti i modelli l’avanzamento è dotato di una frizione regolabile contro i sovraccarichi
    • profondità di foratura selezionabile tramite scala graduata di ottima leggibilità e nonio
    • tutti gli elementi di comando sono disposti in modo da agevolare il lavoro dell’operatore esperto e da semplificare l’apprendimento per quelli nuovi
    • circuito di raffreddamento molto potente con serbatoio integrato nel basamento
    • è il modello più venduto, grazie all’ottimo rapporto dimensioni/prestazioni con una nuova tecnologia d’azionamento
    • velocità mandrino a variazione continua con albero di rinvio, rilevabile mediante un display digitale ad alta leggibilità
    • il cannotto dispone di un contrappeso scorrevole su guide per garantire facilità d‘azionamento e massima sicurezza
    • avanzamento ad azionamento di tipo meccanico con 8 livelli di velocità
    • dispositivi di bloccaggio idraulico indipendenti: il braccio può essere sollevato senza perdere l’allineamento del mandrino
    • la testa e la colonna possono essere bloccate/sbloccate insieme o separatamente tramite l’apposito tasto
    • sistema affidabile di lubrificazione centralizzata per la colonna



    Dotazione standard

    • circuito di raffreddamento
    • tavola cubica
    • lampada a LED
    • manuale d’uso





    Specifiche Tecniche R-V



    Specifiche tecniche R-V R 60 V R 40 V R 80 V
    Area utile di lavoro
    Capacità di foratura 62 mm 40 mm 80 mm
    Capacità di maschiatura su ghisa M 52 M 40 M 60
    Capacità di maschiatura su acciaio M 46 M 32 M 52
    Profondità max. di foratura 315 mm 260 mm 400 mm
    Dimensioni tavola macchina 2.400×1.000×200 mm 2.050x920x180 mm 3.380×1.230×280 mm
    Dimensioni tavola cubica 750x500x500 mm 620x450x450 mm 580x850x500 mm
    Sbalzo 350 – 1.600 mm 300 – 1.300 mm 450 – 2.550 mm
    Distanza naso mandrino – superficie tavola 350 – 1.250 mm 300 – 1.200 mm 400 – 1.580 mm
    Corsa braccio (verticale) 585 mm 640 mm 800 mm
    Diametro colonna 350 mm 280 mm 450 mm
    Corsa
    Corsa della testa di foratura (orizzontale) 1.250 mm 1.000 mm 2.100 mm
    Mandrino principale
    Gamma di velocità 38 – 2.000 1/min 54 – 2.150 1/min 30 – 1.400 1/min
    Attacco mandrino MK 5 CM 4 MK 6
    Avanzamento
    Avanzamenti 0,06 – 1 mm/giro 0,1 – 0,63 mm/giro 0,06 – 1,38 mm/giro
    Potenza d’azionamento
    Potenza motore azionamento principale 4 kW 2,2 kW 7,5 kW
    Motore d’avanzamento 1,5 kW 1,1 kW 2,2 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 2,49×1,05×2,78 m 2,07×0,85×2,43 m 3,59×1,25×3,53 m
    Peso 3.800 kg 2.300 kg 7.400 kg
