KNUTH

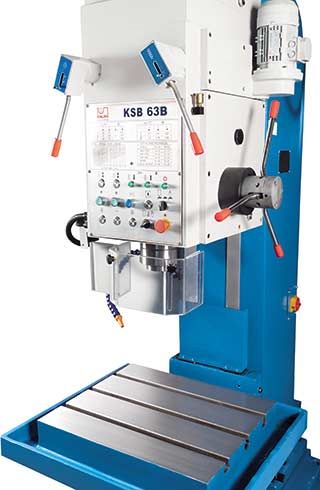

Trapano a colonna
Qualità superiore ed altissima stabilità per operazioni complesse di foratura, alesatura, maschiatura

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-KSB-1.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • la struttura a colonna chiusa ha una capacità di carico molto elevata ed è rigida e resistente alle torsioni
    • per ottimizzare l’altezza di lavorazione la tavola e la testa di foratura possono essere sollevate singolarmente
    • i meccanismi per i 9 livelli d’avanzamento e di velocità lavorano in bagno d’olio
    • coppia elevata su tutta la gamma di velocità
    • dispositivo per maschiatura dotato di invertitore automatico della rotazione al raggiungimento della profondità pre-impostata
    • avanzamento rapido del cannotto durante il ciclo d’alesatura (KSB 63 B)

    Dotazione standard

    • circuito di raffreddamento
    • dispositivo per filettatura
    • lampada alogena
    • attrezzi di servizio
    • manuale d’uso



    Specifiche Tecniche KSB



    Specifiche tecniche KSB 32A 40B 50C 63B
    Area utile di lavoro
    Capacità di foratura 32 mm 40 mm 50 mm 63 mm
    Potenza max. d’avanzamento assiale 9 kN 16 kN 16 kN 30 kN
    Sbalzo 280 mm 335 mm 335 mm 375 mm
    Corsa della testa 200 mm 200 mm 195 mm 260 mm
    Corsa cannotto 200 mm 250 mm 250 mm 250 mm
    Avanzamento asse Z (9) 0,056 – 1,8 mm/giro (9) 0,056 – 1,8 mm/giro (9) 0,056 – 1,8 mm/giro (6) 0,1 – 0,78 mm/giro
    Distanza naso mandrino – superficie tavola 690 mm 650 mm 725 mm 860 mm
    Corsa tavola 300 mm 315 mm 315 mm 300 mm
    Cave a T, ampiezza 14 mm 18 mm 18 mm 22 mm
    Cave a T, quantità 3 pz
    Dimensione tavola 400×550 mm 480×560 mm 480×560 mm 650×550 mm
    Mandrino principale
    Coppia max. mandrino 160 Nm 350 Nm 350 Nm 800 Nm
    Attacco mandrino MK 4 MK 4 MK 5 MK 5
    Velocità mandrino (9) 50 – 2.000 1/min (12) 31,5 – 1.400 1/min (9) 45 – 850 1/min (9) 40 – 570 1/min
    Potenza d’azionamento
    Potenza motore azionamento principale 2,2 kW 3 kW 4 kW 5,5 kW
    Potenza motore pompa refrigerante 0,09 kW
    Dimensioni e peso
    Portata 25 l/min
    Dimensioni (lungo x larghezza x altezza) 0,96×0,85×2,34 m 1,04×0,91×2,53 m 1,04×0,91×2,54 m 0,97×1,45×2,79 m
    Peso 950 kg 1.250 kg 1.250 kg 2.500 kg
