TSB

KNUTH

Trapano a colonna
Utilizzabili nelle officine per svariate lavorazioni

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    Prestazioni elevate ad un prezzo molto basso

    • capacità di foratura su acciaio 35 mm
    • sbalzo 320 mm
    • distanza naso mandrino-base 645 mm
    • velocità mandrino (12) 125-3030 min-1
    • attacco mandrino CM 4
    • solida struttura in ghisa
    • altezza testa regolabile
    • 6 oppure 12 livelli di velocità
    • base rettangolare con cave a T e scanalature per lo scorrimento del refrigerante
    • avanzamento cannotto automatico
    • indicatore digitale della velocità di lavorazione

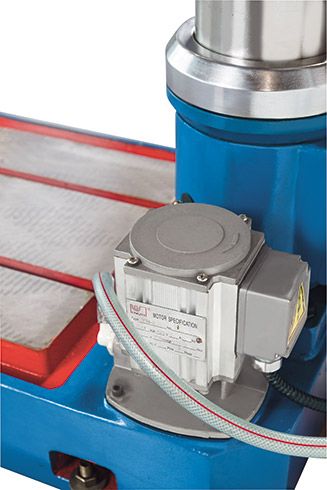

    • circuito di raffreddamento
    • testa orientabile di ± 45°
    • dispositivo per maschiatura



    Dotazione standard

    • basamento
    • protezione
    • dispositivo per filettatura
    • lampada a LED
    • circuito di raffreddamento
    • mandrini portapunta
    • attrezzi di servizio
    • manuale d’uso

    Specifiche Tecniche TSB



    Specifiche tecniche TSB 25 TSB 35
    Area utile di lavoro
    Capacità di foratura 25 mm 35 mm
    Capacità di maschiatura su acciaio M 16 M 22
    Area di piazzamento basamento (Lung. X Larg.) 310×320 mm 370×360 mm
    Corsa della testa 470 mm 515 mm
    Distanza naso mandrino – base 650 mm 645 mm
    Sbalzo 240 mm 320 mm
    Diametro colonna 95 mm 120 mm
    Mandrino principale
    Velocità mandrino (6) 125 – 2.825 1/min (12) 125 – 3.030 1/min
    Attacco mandrino 3 CM 4 CM
    Corsa cannotto 110 mm 155 mm
    Avanzamento

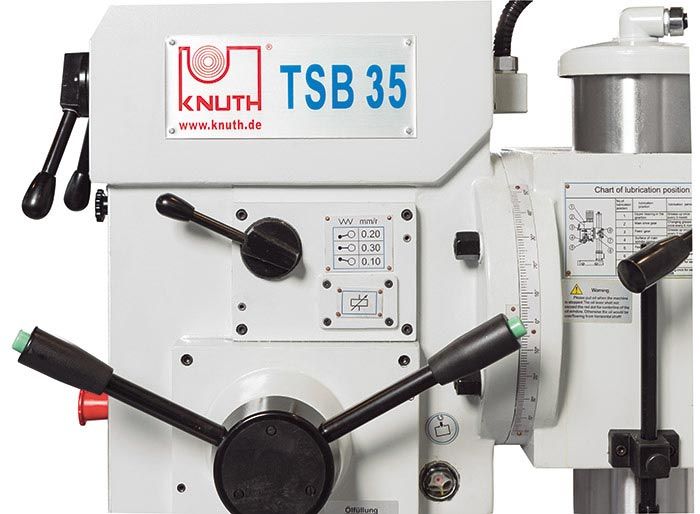

    Avanzamenti cannotto – mm/giro (3) 0,1; 0,2; 0,3 mm/giro
    Potenza d’azionamento
    Potenza motore azionamento principale 0,75 kW 1,2 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 0,7×0,41×1,56 m 0,81×0,5×1,67 m
    Peso 220 kg 340 kg
