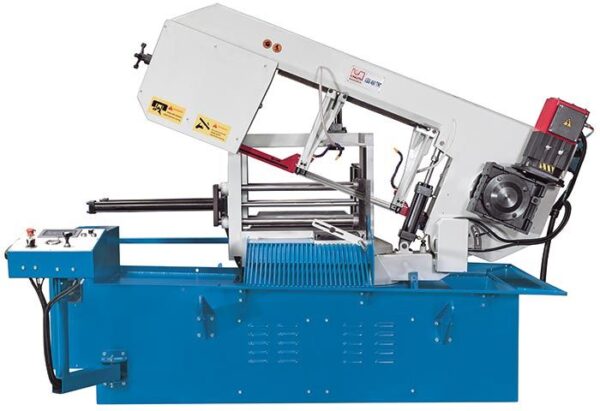

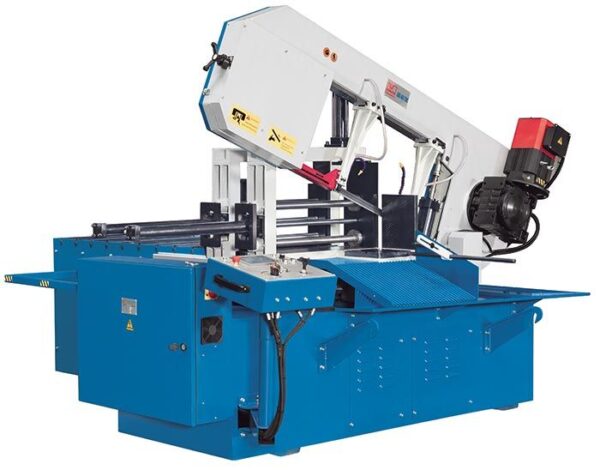

ABS 460 TNC

Sega a nastro troncatrice orizzontale automatica
Tecnologia moderna per prestazioni di taglio e produttività elevate

Descrizione

Dettagli

un robusto pannello di comando touch screen garantisce una programmazione semplice del task di lavorazione
l’avanzamento automatico del pezzo è dotato di un sistema di misurazione lineare estremamente preciso
posizionamento dell’arco di taglio mediante sistema idraulico, a variazione continua

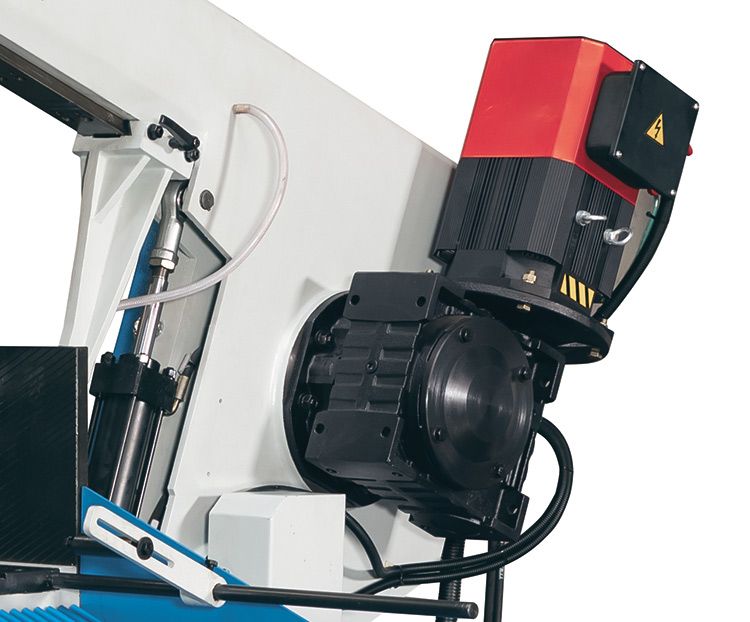

azionamenti dotati di servomotori assicurano una velocità di taglio a variazione continua della lama ed elevato valore di coppia su tutta la gamma
Indicatore velocità nastro sul display

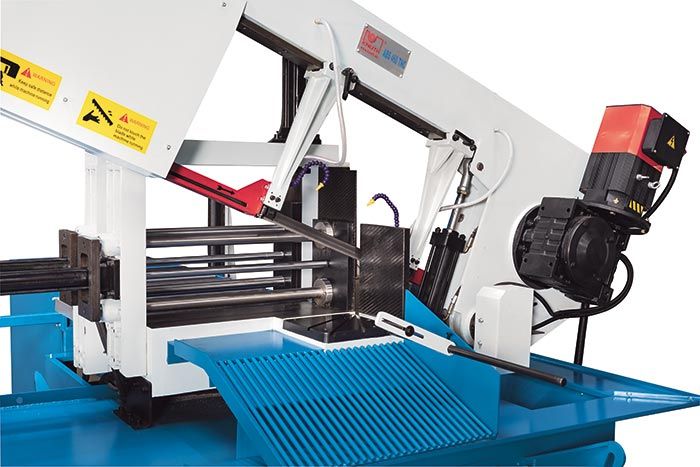

i pattini guidalama sono stabili e molto precisi ed assicurano un’ottima precisione di lavorazione

Controllo

Utilizzo intuitivo e controllo efficiente di tutti i parametri

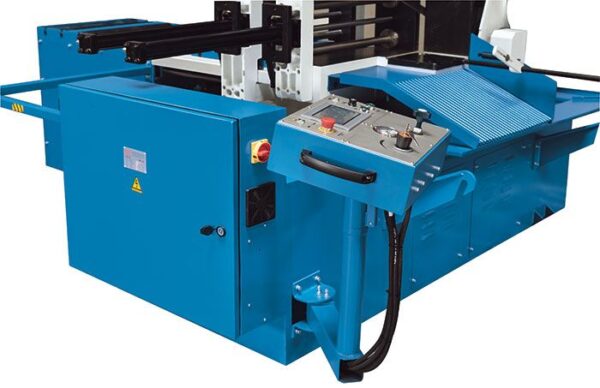

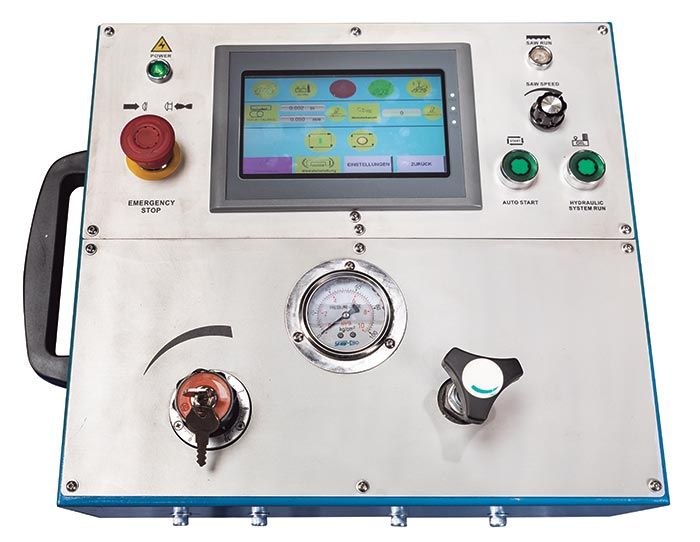

affidabile sistema PLC SMART con robusto pannello di immissione dati touch screen
in modalità automatica è possibile programmare le lunghezze d’avanzamento ed il numero di tagli per ciascuna configurazione
in modalità manuale del controllo è possibile selezionare ed attivare tutte le funzioni macchina mediante touch screen
la velocità della lama è a variazione continua ed è mostrata sul display
per ogni taglio è possibile immettere lunghezze ed angolature diverse, così come il numero di tagli necessari
tutti i parametri macchina possono essere testati dall’operatore nei chiari menu del display

Dotazione standard

Capacità di taglio
Velocità di taglio	23 – 95 m/min
Avanzamento per graduazione asse X	650 mm
Altezza di lavoro	850 mm
Capacità di taglio a 0° (tondo)	460 mm
Capacità di taglio a 0° (quadrato)	350 mm
Capacità di taglio a 0° (rettangolare)	650×350 mm
Capacità di taglio a 30° (tondo)	460 mm
Capacità di taglio a 30° (quadro)	350 mm
Capacità di taglio a 30° (piatto)	580×350 mm
Capacità di taglio a 45° – tondo	460 mm
Capacità di taglio 45° – quadro	350 mm
Capacità di taglio 45° – piatto	460×350 mm
Capacità di taglio a 60° (tondo)	310 mm
Capacità di taglio a 60° (quadro)	310 mm
Capacità di taglio a 60° (piatto)	310×350 mm
Potenza d’azionamento
Potenza motore azionamento principale	5,5 kW
Potenza motore pompa sistema idraulico	1,5 kW
Potenza motore pompa refrigerante	0,045 kW
Dimensioni e peso
Dimensioni nastro	5.220x41x1,3 mm
Dimensioni (lungo x larghezza x altezza)	3,23×2,72×1,77 m
Peso	2.430 kg
