KNUTH

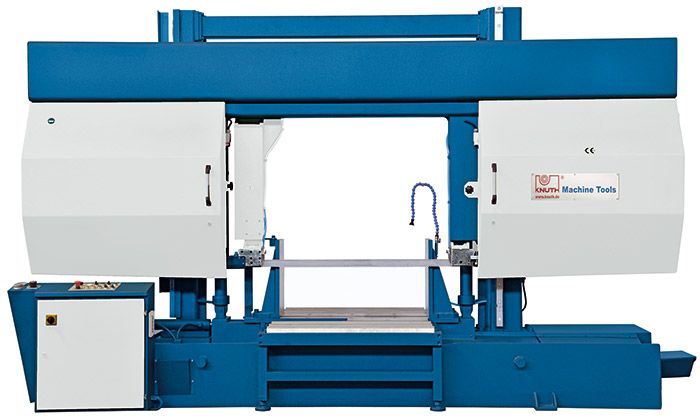

Sega a nastro troncatrice orizzontale semiautomatica
Per segare con precisione pezzi di dimensioni grandi e grandissime

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • struttura in acciaio molto resistente alle torsioni con guida a doppia colonna – stabile e anti-vibrazioni
    • l’arco di segatura, realizzato come una mono-struttura, scorre su guide lineari sovradimensionate
    • avanzamento arco di tecnologia avanzata e di tipo idraulico, dotato del nuovo sistema di regolazione della pressione (PAS) per adattarlo in modo ottimale a tutte le esigenze di lavorazione: grazie alla velocità a variazione continua ed alla possibilità di regolare la forza di taglio è possibile effettuare una vastissima gamma di lavorazioni diverse con un solo tipo di lama
    • le varie impostazioni per il taglio di profilati, materiali pieni e di diverso tipo sono riportate direttamente sulla valvola di regolazione e semplificano il lavoro dell’operatore
    • un sistema ottico di rilevazione dell’altezza del pezzo consente di percorrere i tratti a vuoto con avanzamento rapido e di partire con l’avanzamento di lavoro al momento giusto in modo del tutto automatico, limitando la corsa dell’arco per ridurre ulteriormente i tempi morti
    • tutta la serie dispone di velocità di taglio a variazione continua con una gamma da 20 a 100 m/min
    • i motori potenti ed a basso livello di manutenzione si contraddistinguono per l‘estrema affidabilità
    • un sistema idraulico per il bloccaggio del pezzo in lavorazione è incluso nella dotazione standard di tutti i modelli della serie
    • il tensionamento della lama è controllabile mediante un manometro, per aumentarne la durata ed abbattere i costi
    • serbatoio refrig. estraibile per semplificare le operazioni di manutenzione
    • Tensionamento idraulico della lama (HB 810 L e 1020 L)
    • il tensionamento della lama può essere regolato in maniera esatto grazie ad un manometro

    Dotazione standard

    • rulli d’alimentazione materiale 1 m
    • lama bimetallica
    • sistema idraulico di bloccaggio pezzo
    • sistema idraulico di tensionamento lama
    • rulliera di carico / scarico
    • regolazione automatica dell‘altezza
    • regolazione automatica dell’altezza di sollevamento
    • circuito di raffreddamento
    • velocità di taglio a variazione continua
    • manuale d’uso



    Specifiche Tecniche HB L



    Specifiche tecniche HB 380 L 460 L 560 L 810 L 1020 L
    Capacità di taglio
    Capacità di taglio a 0° (tondo) 380 mm 460 mm 560 mm 810 mm 1.020 mm
    Capacità di taglio a 0° (quadrato) 380 mm 460 mm 560 mm 810 mm 1.020 mm
    Capacità di taglio a 0° (rettangolare) 520×380 mm 650×460 mm 750×550 mm 810×850 mm 1.020×1.020 mm
    Capacità di taglio a 45° – tondo 300 mm 380 mm 410 mm 810 mm 675 mm
    Capacità di taglio 45° – quadro 300 mm 380 mm 410 mm 810 mm 675 mm
    Capacità di taglio 45° – piatto 300×380 mm 380×460 mm 410×550 mm 480×850 mm 675×1.020 mm
    Velocità di taglio 20 – 100 m/min
    Potenza d’azionamento
    Potenza motore azionamento principale 3 kW 4 kW 4 kW 4 kW 7,5 kW
    Potenza motore pompa sistema idraulico 0,55 kW 0,55 kW 1,1 kW 1,5 kW 2,2 kW
    Potenza motore pompa refrigerante 0,12 kW
    Dimensioni e peso
    Dimensioni nastro 4.800x34x1,1 mm 5.200x41x1,3 mm 6.000x41x1,3 mm 8.200x41x1,3 mm 9.500x54x1,6 mm
    Dimensioni (lungo x larghezza x altezza) 2,85×1,66×0,93 m 3,1×1,8×1 m 3,2x1x2,05 m 3,9×1,2×2,35 m 4,5×1,7×2,75 m
    Peso 1.150 kg 1.410 kg 1.750 kg 2.300 kg 5.860 kg
