WAGNER

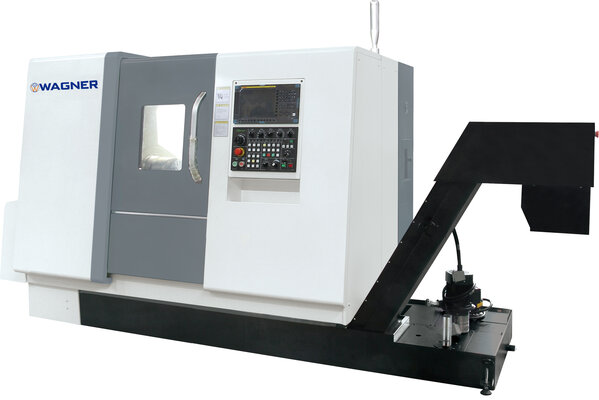

Tornio a letto inclinato CNC

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • Strumenti guidati
    • Design compatto
    • Guidato linearmente
    • Letto inclinato 45°
    • Pacchetto mandrino idraulico e contropunta
    • Asse Y 90°
    • Contro-mandrino

    Specifiche Tecniche WDS 650 A



    Specifiche tecniche WDS 650 A 650 A x 600 650 A x 1050
    Max. Ø, mm  650 680
    Max. Ø tornibile, mm 400 465
    Max. Lunghezza tornibile del pezzo, mm  550 1000
    Corsa X, mm  240 260
    Corsa Z, mm  600 10500
    Motori di avanzamento X rapido in raggio, m / min  30 30
    Motori di avanzamento Z rapido, m / min  30 30
    Foro mandrino, mm  87 87
    Passaggio nel tirante, mm 65 75
    Velocità del mandrino, min./1 0-4.000 3000
    Potenza motrice a 30 min ED, kW 15/18,5 15/18,5
    Attacco mandrino FL 140 FL 140
    Numero di strumenti 12 12
    Dimensione utensile esterno, mm 25×25 25×25
    Ø interno utensile, mm 40 40
    Tempo di commutazione della torretta portautensili, sec. 0,8 0,8
    Cono pilone MK5 MK 5
    Corsa del pilone, mm 500 500
    Dimensioni LxWxH, mm 3.870×2.000
    x2.000    		 5150 x 2000 x 2050
    Peso netto / lordo, kg 6000 7800
