Numturn 500 – 660

KNUTH

Tornio a letto piatto CNC
Lavorazione flessibile di pezzi singoli oppure produzione in serie di pezzi di grandi dimensioni

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • il telaio macchina, dotato di nervature profonde e di ampie guide prismatiche temprate installate sul bancale, è particolarmente idoneo per operazioni di asportazione pesante
    • la struttura della testa portamandrino e del mandrino di lavorazione sono particolarmente studiati per lavorare con una precisione ed una temperatura costanti
    • i cuscinetti del mandrino di alta qualità garantiscono una precisione di lavorazione stabile anche in caso di uso prolungato della macchina
    • la massiccia contropunta risulta convincente grazie all’ottima manovrabilità ed all’elevata forza di bloccaggio
    • la torretta portautensili VDI a 8 posizioni, del tipo a revolver, rende la macchina flessibile ed altamente produttiva

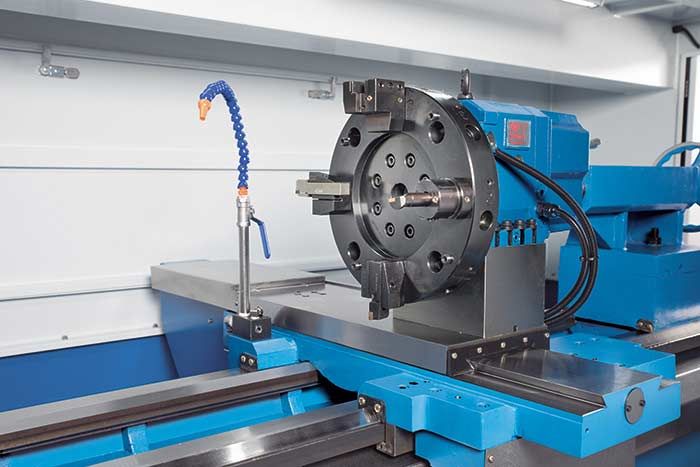

    • dotato di serie di autocentrante idraulico e forza di serraggio regolabile
    • la carenatura chiude completamente la macchina ed è facilmente accessibile grazie alle ampie porte di cui è dotata
    • gli elementi di comando e l’ergonomia sono sempre gli stessi della nuovissima generazione della serie Numturn, al cui uso l’operatore si adatta con molta facilità
    • il sistema intelligente di lubrificazione centralizzata consente di minimizzare la manutenzione della macchina



    Controllo

    • Il SINUMERIK 808D ADVANCE è perfetto per le esigenze delle macchine standard moderne
    • In combinazione con una nuova generazione di azionamenti per mandrino ed assi, il SINUMERIK 808D ADVANCE con il monitor LCD da 8,4″ costituisce la soluzione più moderna e pronta all’uso di CNC digitale per le macchine standard moderne
    • in questo modo si garantisce uno straordinario rapporto prezzo / prestazioni
    • la comunicazione tra CNC ed azionamento, realizzata mediante bus ad alta velocità, garantisce un controllo perfetto del posizionamento, assicurando una precisione elevata con ottime prestazioni di taglio
    • questa tecnologia leader a livello internazionale offre un enorme potenziale per i torni standard

    Vantaggi – precisione estrema grazie ad una soluzione digitale:

    • l’elevata capacità di resistenza ai sovraccarichi consente accelerazioni brevi e ritardo della macchina
    • grazie alla stabilità della velocità di taglio è possibile ottenere superfici lavorate di una migliore qualità

    Maggiore robustezza:

    • l’ampia area di bloccaggio con il SINAMICS evita lo spegnimento della macchina in caso di alimentazione insufficiente, consentendo di ridurne i tempi morti
    • in caso di operazioni d’asportazione pesante il valore di coppia del mandrino viene adattata automaticamente, in modo da proteggere gli utensili e tutto il sistema mandrino

    Maggiore maneggevolezza:

    • grazie alla velocità dell’interfaccia Ethernet, l’installazione e la diagnosi della macchina così come la gestione del programma NC risultano facilitate





    Dotazione standard

    • contropunta idraulica
    • controllo Siemens 808D Advanced TTL (a scelta Fagor 8055i A-TC)
    • 2 volantini elettronici
    • torretta portautensili a revolver VDI a 8 posizioni
    • autocentrante idraulico a 3 griffe Ø 300 mm
    • lubrificazione centralizzata automatica
    • lampada
    • attrezzi di servizio
    • manuale d’uso e di programmazione





    Specifiche Tecniche Numturn 500 - 660



    Specifiche tecniche Numturn 500/1000 500/1500 500/2000 660/1000 660/1500 660/2000
    Area utile di lavoro
    Lunghezza del pezzo (max.) 920 mm 1.450 mm 1.950 mm 970 mm 1.470 mm 1.970 mm
    Diametro di tornitura sul bancale (max.) 500 mm 500 mm 500 mm 660 mm 660 mm 660 mm
    Diametro max. di tornitura sul carrello 300 mm 300 mm 300 mm 450 mm 450 mm 450 mm
    Lunghezza max. di tornitura 750 mm 1.230 mm 1.730 mm 730 mm 1.230 mm 1.730 mm
    Corsa
    Corsa asse X 260 mm 260 mm 260 mm 350 mm 350 mm 350 mm
    Corsa asse Z 920 mm 1.420 mm 1.900 mm 920 mm 1.420 mm 1.900 mm
    Mandrino principale
    Gamma di velocità 60 – 2.000 1/min
    Attacco mandrino A2-8
    Diametro autocentrante 250 mm 250 mm 250 mm 300 mm 300 mm 300 mm
    Foro mandrino con asta di trazione 70 mm
    Avanzamento rapido
    Avanzamento rapido asse X 4.000 mm/min 4.000 mm/min 4.000 mm/min 6.000 mm/min 6.000 mm/min 6.000 mm/min
    Avanzamento rapido asse Z 8.000 mm/min
    Portautensili
    Posizioni utensili 8 pz
    Precisioni
    Precisione di posizionamento asse X ± 0,006 mm ± 0,006 mm ± 0,006 mm ± 0,0006 mm ± 0,006 mm ± 0,006 mm
    Precisione di posizionamento asse Z ± 0,008 mm ± 0,008 mm ± 0,008 mm ± 0,0008 mm ± 0,008 mm ± 0,008 mm
    Ripetibilità asse X ± 0,005 mm ± 0,005 mm ± 0,005 mm ± 0,0005 mm ± 0,005 mm ± 0,005 mm
    Ripetibilità asse Z ± 0,008 mm ± 0,008 mm ± 0,008 mm ± 0,0008 mm ± 0,008 mm ± 0,008 mm
    Contropunta
    Cono contropunta CM 5
    Diametro cannotto contropunta 75 mm
    Corsa cannotto contropunta 150 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 15 kW 15 kW 18,5 kW 18,5 kW 18,5 kW 18,5 kW
    Azionamento principale, carico costante 11 kW 11 kW 15 kW 15 kW 15 kW 15 kW
    Coppia azionamento asse X 10 Nm
    Coppia azionamento asse Z 15 Nm
    Potenza motore pompa refrigerante 0,125 kW
    Controllo
    Controllo Fagor 8055i – Siemens 808D Advanced TTL Fagor 8055i – Siemens 808D Advanced TTL Fagor 8055i – Siemens 808D Advanced TTL Fagor 8055i – Siemens 808D Advanced TTL Fagor 8055i – Siemens 808D Advanced TTL Fagor 8055i – Siemens 808D Advanced TTL
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 3,12×1,76×1,84 m 3,65×1,76×1,84 m 4,12×1,75×1,84 m 3,12×1,97×1,84 m 3,62×1,97×1,84 m 4,12×1,97×1,84 m
    Peso 3.000 kg 3.300 kg 3.600 kg 3.200 kg 3.600 kg 4.000 kg
