VDM S

KNUTH

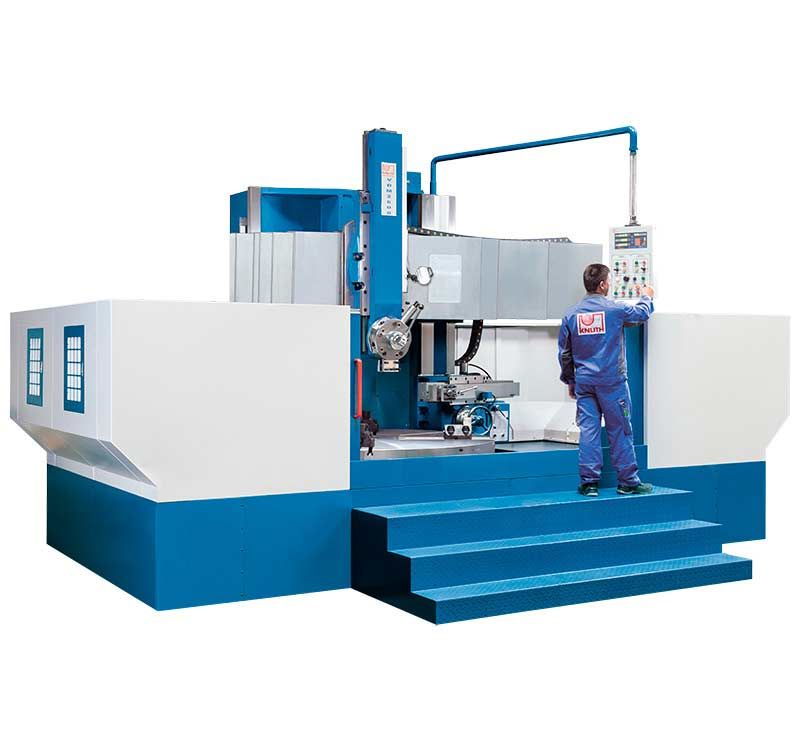

Tornio verticale convenzionale
Potenza e precisione per pezzi pesanti

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • velocità d‘avanzamento a variazione continua mediante servomotori
    • attrezzamento ottimale – facile accesso per gru e carrelli a forche
    • struttura pesante della colonna con ampie guide temprate
    • bloccaggio traversa di tipo idraulico
    • lo stabile sistema di guide conferisce al braccio verticale stabilità e precisione straordinarie
    • il mandrino gira su una doppia corona di cuscinetti a rulli di alta precisione ed è regolabile
    • azionamento dotato di limitatore, per un elevato valore di coppia ed una gamma di velocità da 10 – 315 1/min
    • avanzamento del braccio verticale a regolazione continua, grazie alla tecnica d’azionamento con servomotori utilizzata



    Dotazione standard

    • indicatore di posizione su 3 assi
    • carenatura macchina completa
    • convogliatore di trucioli
    • torretta portautensili verticale
    • torretta portautensili orizzontale
    • lubrificazione centralizzata automatica
    • lampada
    • viti d’ancoraggio
    • attrezzi di servizio
    • manuale d‘uso

    Specifiche Tecniche VDM S



    Specifiche tecniche VDM 800 S 1000 S 1250 S 1600 S 2300 S 2600 S
    Area utile di lavoro
    Diametro max. di tornitura 800 mm 1.000 mm 1.250 mm 1.600 mm 2.300 mm 2.600 mm
    Diametro di tornitura portautensile superiore 800 mm 1.000 mm 1.250 mm 1.600 mm 2.300 mm 2.600 mm
    Diametro di tornitura portautensile laterale 720 mm 900 mm 1.000 mm 1.400 mm 2.000 mm 2.300 mm
    Altezza max. di lavorazione 800 mm 800 mm 1.000 mm 1.000 mm 1.350 mm 1.500 mm
    Orientabilità portautensile superiore ± 30°
    Lunghezza del pezzo (max.) 800 mm 800 mm 1.000 mm 1.000 mm 1.350 mm 1.500 mm
    Peso max. del pezzo 1.200 kg 2.000 kg 3.200 kg 5.000 kg 8.000 kg 10.000 kg
    Corsa
    Corsa asse X1 carrello superiore 570 mm 670 mm 700 mm 915 mm 1.150 mm 1.300 mm
    Corsa asse Z1 carrello superiore 600 mm 600 mm 650 mm 800 mm 1.000 mm 1.000 mm
    Corsa trasversale asse W 580 mm 580 mm 650 mm 650 mm 1.000 mm 1.100 mm
    Corsa asse X2 carrello laterale 500 mm 500 mm 630 mm 630 mm 630 mm 730 mm
    Corsa asse Z2 carrello laterale 800 mm 800 mm 900 mm 900 mm 980 mm 1.180 mm
    Mandrino principale
    Gamma di velocità (16) 10 – 315 1/min (16) 8 – 250 1/min (16) 6,3 – 200 1/min (16) 5 – 160 1/min (16) 3,2 – 100 1/min (16) 1,4 – 45 1/min
    Coppia max. mandrino 10.000 Nm 12.500 Nm 17.500 Nm 25.000 Nm 32.000 Nm 32.000 Nm
    Diametro tavola girevole 720 mm 900 mm 1.000 mm 1.400 mm 2.000 mm 2.300 mm
    Avanzamento rapido
    Avanzamento rapido carrello superiore 1.800 mm/min
    Avanzamento rapido carrello laterale 1.800 mm/min
    Avanzamento
    Velocità d’avanzamento asse X 0,8 – 86 mm/min
    Velocità d’avanzamento asse Z 0,8 – 86 mm/min
    Velocità d’avanzamento asse W 440 mm/min
    Portautensili
    Portautensile 30×40 mm
    Peso max. utensile 50 kg
    Potenza d’azionamento
    Potenza motore azionamento principale 22 kW 22 kW 22 kW 30 kW 37 kW 37 kW
    Potenza motore X 1,3 kW
    Potenza motore Z 1,8 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 4,9×3,5×4,15 m 4,9×3,6×4,15 m 5,3×3,8×4,2 m 6,5×4,2×4,4 m 7,6x5x5,4 m 7,9×5,3×5,4 m
    Peso 6.500 kg 7.100 kg 9.000 kg 12.500 kg 19.000 kg 27.500 kg
