Sinus D

KNUTH

Tornio orizzontale convenzionale
Grande stabilità e potenza con controllo perfetto ed ampio campo d’utilizzo

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volantino-Sinus-D-1.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

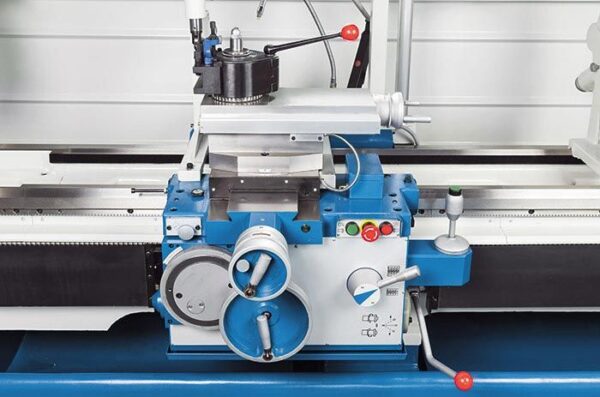

    • ponte estraibile per la lavorazione di pezzi di grande diametro
    • precisione e silenziosità elevate anche in caso di asportazione pesante
    • ampio bancale macchina per lavoro pesante
    • guide del bancale temprate (>HB 400)
    • Foro mandrino da 105 mm per consentire la lavorazione di pezzi lunghi
    • sistema di lubrificazione centralizzata manuale
    • frizione per un avvio dolce in caso di pezzi pesanti
    • lubrificazione automatica del mandrino e della trasmissione principale
    • dispositivo di protezione sulla vite madre
    • protezione contro i sovraccarichi per la vite madre e la barra conduttrice
    • supporta spostamenti in direzione lineare e trasversale con avanzamento rapido

    indicatore di posizione su 3 assi

    • maggiore precisione di lavorazione
    • possibilità minima di errore
    • maggiore produttività
    • notevole risparmio di tempo
    • per maggiore produttività
    • display facile da leggere
    • funzioni operative specifiche per l’operatore
    • tastiera ergonomica
    • risoluzione 0,01 / 0,005 mm
    • valori coordinate predefiniti
    • la posizione dell’asse è mantenuta quando il display è spento
    • calcolo di profili circolari di foratura
    • funzione per il calcolo di tasche
    • custodia per 10 utensili
    • commutazione raggio / diametro
    • conversione mm/pollici
    • struttura robusta e funzionamento con manutenzione minima
    • per i torni si ha una visualizzazione differenziale/cumulativa della posizione della slitta superiore (Z0) e di quella del bancale (Z1)



    Dotazione standard

    • indicatore di posizione su 3 assi
    • autocentrante a 3 griffe Ø 320 mm
    • mandrino non autocentrante a 4 griffe Ø 400 mm
    • disco portapezzo Ø 450 mm (Sinus 330), Ø 500 mm (Sinus 400)
    • menabrida
    • testa torretta a cambio rapido WC
    • torretta a cambio rapido WCD 32150
    • paraspruzzi
    • circuito di raffreddamento
    • lunetta fissa e mobile
    • dispositivo per tornitura conica
    • protezione autocentrante
    • lampada a LED
    • bussola di riduzione
    • punte fisse
    • attrezzi di servizio
    • manuale d’uso





    Specifiche Tecniche Sinus D



    Specifiche tecniche Sinus D 330/1500 330/2000 330/3000 400/2000 400/1500 400/3000
    Area utile di lavoro
    Lunghezza del pezzo (max.) 1.500 mm 2.000 mm 3.000 mm 2.000 mm 1.500 mm 3.000 mm
    Ø max di tornitura sul bancale 660 mm 660 mm 660 mm 800 mm 800 mm 800 mm
    Diametro max. di tornitura sul carrello 440 mm 440 mm 440 mm 570 mm 570 mm 570 mm
    Diametro max. di tornitura senza ponte 900 mm 900 mm 900 mm 1.035 mm 1.035 mm 1.035 mm
    Lunghezza ponte 320 mm 320 mm 320 mm 330 mm 330 mm 330 mm
    Ampiezza bancale 400 mm
    Corsa
    Corsa asse X 368 mm 368 mm 368 mm 420 mm 420 mm 420 mm
    Corsa asse Z1 230 mm
    Orientabilità slitta superiore 45° 45° 45° 70° 70° 70°
    Mandrino principale
    Velocità mandrino (16) 25 – 1.600 1/min
    Foro mandrino 105 mm
    Attacco mandrino D1-8
    Cono mandrino CM 5
    Avanzamento rapido
    Avanzamento rapido asse X 2.000 mm/min
    Avanzamento rapido asse Z 4.000 mm/min
    Avanzamento
    Avanzamento asse X (25) 0,022 – 0,74 mm/giro
    Avanzamento asse Z (25) 0,044 – 1,48 mm/giro
    Filettatura
    Filettatura metrica (54) 0,45 – 120 mm
    Filettatura diametrale (42) 0,88 – 160 DP
    Filettatura modulare (46) 0,25 – 60 mm
    Filettatura Withworth (54) 7/16 – 80 TPI
    Contropunta
    Diametro cannotto contropunta 90 mm
    Cono contropunta CM 5
    Corsa cannotto contropunta 235 mm
    Traslazione contropunta ± 12,5 mm ± 12,5 mm ± 12,5 mm ± 11 mm ± 11 mm ± 11 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 7,5 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 3,21×1,23×1,6 m 3,71×1,23×1,6 m 4,71×1,23×1,6 m 3,74×1,14×1,91 m 3,24×1,14×1,14 m 4,74×1,14×1,91 m
    Peso 2.800 kg 2.900 kg 3.300 kg 3.500 kg 3.220 kg 3.870 kg
