DL E CNC

KNUTH

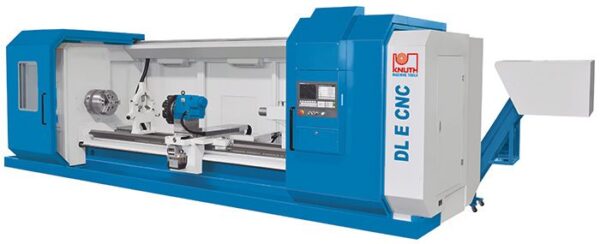

Tornio a letto piatto CNC
Struttura collaudata con precisione simile alle macchine CNC

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • la combinazione di basamenti macchina ampiamente collaudati e tecnica d’avanzamento di ultima generazione offre una soluzione particolarmente economica per la lavorazione di pezzi di grandi dimensioni

    Telaio macchina

    • il bancale macchina dotato di nervature profonde, con le sue ampie guide prismatiche temprate, è studiato per asportazioni pesanti
    • l’intera struttura offre inoltre molto spazio per la movimentazione in sicurezza di pezzi di grandi dimensioni e pesanti
    • l’ampio carrello dotato di guide lunghe garantisce straordinarie proprietà di assorbimento delle vibrazioni ed estrema rigidità

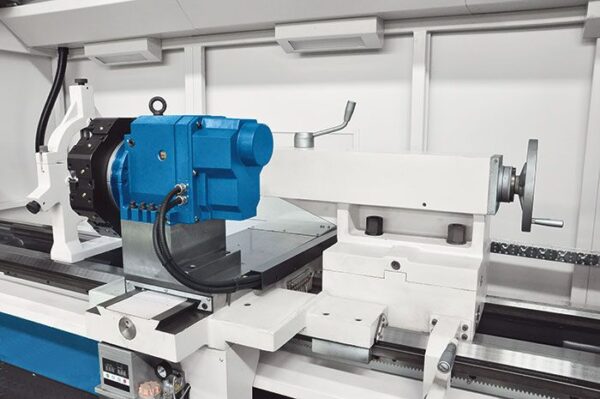

    • la dotazione standard prevede una torretta portautensili automatica a 4 posizioni utilizzabile per il cambio utensile programmato da controllo – come ulteriore optional a richiesta è disponibile una torretta a 8 posizioni

    Testa

    • le strutture di testa e mandrino sono studiate per ottenere rigidità e capacità di assorbimento delle vibrazioni elevate per operazioni d’asportazione pesante
    • la serie si distingue per un ampio foro mandrino
    • il potente motore con i 4 marce a selezione manuale fornisce un elevato valore di coppia su tutta la gamma di velocità

    Avanzamento

    • le viti a ricircolo di sfere sono collegate a potenti azionamenti mediante frizioni senza perdita di potenza
    • un avanzamento dinamico e le velocità d’avanzamento rapido caratteristiche di questo tipo di struttura aumentano la produttività

    Controllo

    • il controllo Siemens 828 D Basic convince grazie alla programmazione intuitiva e di facile apprendimento

    Contropunta

    • la contropunta heavy-duty consente la lavorazione di alberi lunghi e pesanti
    • il cannotto a movimento idraulico viene comandato mediante pedale
    • la contropunta può essere accoppiata al carrello per un posizionamento semplice da parte dell’utente



    Dotazione standard

    • controllo Siemens 828 D Basic
    • carenatura macchina (completa)
    • cambio utensili automatico a 4 posizioni
    • volantino elettronico

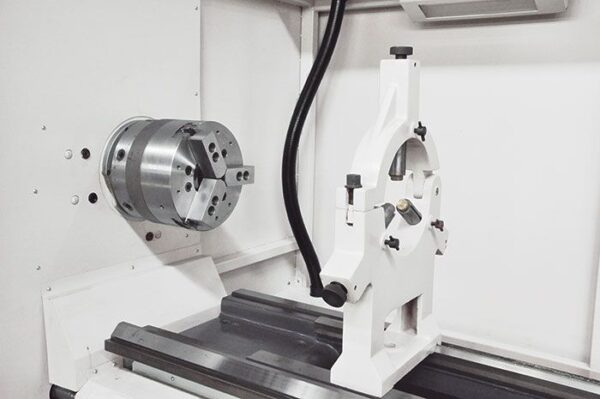

    • autocentrante a 3 griffe Ø 500 mm
    • set di griffe dure
    • set di ganasce tenere
    • cannotto contropunta idraulico
    • circuito di raffreddamento
    • sistema di lubrificazione centralizzata
    • armadio elettrico con impianto di condizionamento
    • lampeggiante
    • lampada
    • manuale d’uso

    Specifiche Tecniche DL E CNC



    Specifiche tecniche DL E CNC 900/

    2000

    		 900/

    3000

    		 900/

    4000

    		 1100/

    2000

    		 1100/

    3000

    		 1100/

    4000
    Area utile di lavoro
    Altezza punte 450 mm 450 mm 450 mm 555 mm 555 mm 555 mm
    Lunghezza del pezzo (max.) 2.000 mm 3.000 mm 4.000 mm 2.000 mm 3.000 mm 4.000 mm
    Diametro di tornitura sul bancale (max.) 910 mm 910 mm 910 mm 1.100 mm 1.100 mm 1.100 mm
    Diametro max. di tornitura sul carrello 530 mm 530 mm 530 mm 720 mm 720 mm 720 mm
    Lunghezza max. di tornitura 1.700 mm 2.700 mm 3.700 mm 1.700 mm 2.700 mm 3.700 mm
    Ampiezza bancale 600 mm
    Peso max. del pezzo tra le punte 2.000 kg
    Corsa
    Corsa asse X 520 mm
    Corsa asse Z 2.000 mm 3.000 mm 3.900 mm 2.000 mm 3.000 mm 3.900 mm
    Mandrino principale
    Gamma di velocità (4) 10 – 630 1/min
    Attacco mandrino D1-11
    Diametro autocentrante 500 mm
    Foro mandrino 104 mm
    Passaggio barra (inclusa autocentrante) 100 mm
    Avanzamento rapido
    Avanzamento rapido asse X 8.000 mm/min
    Avanzamento rapido asse Z 10.000 mm/min
    Portautensili
    Posizioni utensili 4 pz
    Dimensioni utensile da tornitura 40×40 mm
    Diametro portabareno 30 mm
    Precisioni
    Precisione di posizionamento asse X ± 0,04 mm
    Precisione di posizionamento asse Z ±0,05 mm ±0,06 mm ±0,06 mm ±0,05 mm ±0,06 mm ±0,06 mm
    Ripetibilità asse X ± 0,011 mm
    Ripetibilità asse Z ±0,018 mm ±0,02 mm ±0,022 mm ±0,018 mm ±0,020 mm ±0,022 mm
    Contropunta
    Cono contropunta CM 6
    Diametro cannotto contropunta 100 mm
    Corsa cannotto contropunta 250 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 15 kW
    Coppia azionamento asse X 3,1 Nm
    Coppia azionamento asse Z 4,4 Nm
    Potenza motore pompa refrigerante 0,37 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 4,3×2,16×2,15 m 5,3×2,16×2,15 m 6,3×2,16×2,15 m 4,5×2,25×2,43 m 5,5×2,25×2,43 m 6,5×2,25×2,43 m
    Peso 6.600 kg 7.200 kg 7.800 kg 6.940 kg 7.540 kg 8.140 kg
