ABS NC

KNUTH

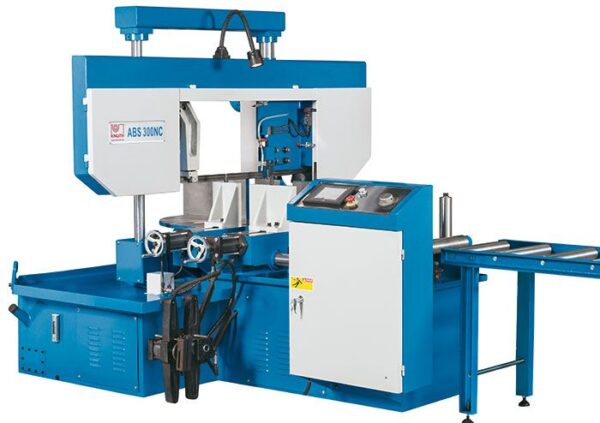

Sega a nastro troncatrice orizzontale
Segatrice a nastro automatica con regolazione angolo di taglio programmabile

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • regolazione angolo di taglio 0° – 45°
    • robusta superficie di comando
    • avanzamento automatico del pezzo di lavoro
    • struttura a doppia colonna resistente alle torsioni
    • avanzamento arco di tipo idraulico, con scorrimento su guide cromate
    • l’arco è leggermente inclinato, per migliorare i risultati di lavorazione e per aumentare la durata della lama

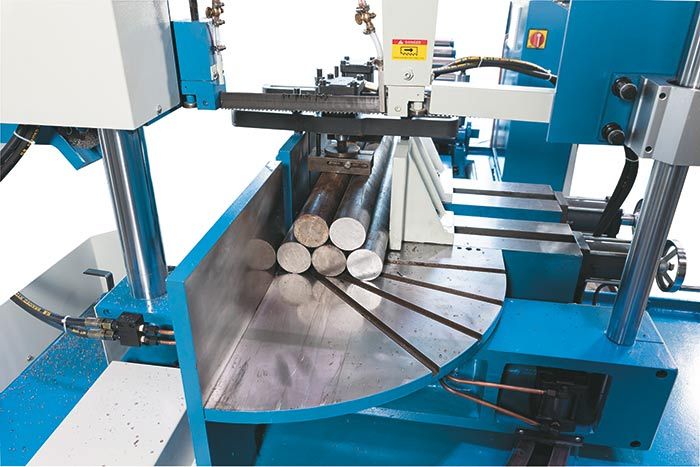

    • bloccaggio pezzo doppio e di tipo idraulico
    • velocità di taglio a variazione continua
    • posizionamento angolare automatico e programmabile in passi da 1° da 0° a 45°
    • dispositivo idraulico di bloccaggio fasci per entrambi le morse incluso nella dotazione standard
    • i pattini guidalama sono stabili e molto precisi ed assicurano un’ottima precisione di lavorazione
    • controllo automatico di rottura del nastro di segatura
    • velocità nastro a variazione continua con indicazione sul display



    Controllo

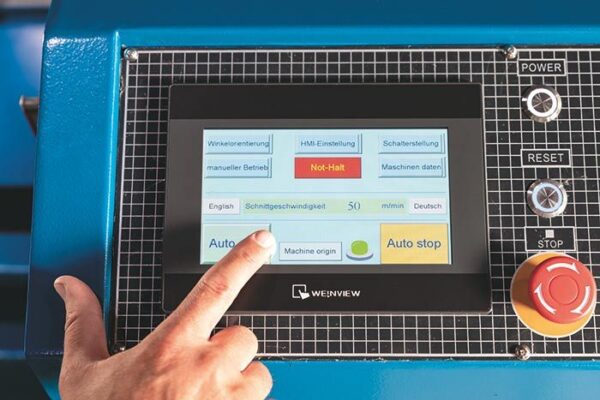

    PLC Siemens SIMATIC S7-200 SMART con robusto pannello di immissione dati touch screen.

    • in modalità manuale del controllo è possibile selezionare ed azionare tutte le funzioni macchina
    • in modalità automatica è possibile programmare la lunghezza degli avanzamenti, l’angolo di taglio ed il numero di tagli per ogni configurazione
    • è possibile collegare sino 5 angolazioni e lunghezze di lavorazione diverse in un solo programma automatico
    • il posizionamento angolare automatico è programmabile con passo di 1° da 0° a 45°
    • la velocità della lama è a variazione continua ed è mostrata sul display
    • per ogni taglio è possibile immettere lunghezze ed angolature diverse, così come il numero di tagli necessari
    • la compensazione della larghezza di taglio può essere effettuata centralmente e non deve più essere considerata nella programmazione della lunghezza dei pezzi
    • tutti i parametri macchina possono essere testati dall’operatore nei chiari menu del display
    • una funzione rapida di diagnosi errore mostra sul display descrizioni chiare dell’errore



    Dotazione standard

    • controllo PLC Siemens
    • spazzole automatiche per la pulizia del nastro
    • rulliera di carico da 2 m
    • 1 lama
    • monitor touch screen
    • contapezzi automatico
    • dispositivo di bloccaggio fasci
    • convogliatore di trucioli
    • circuito di raffreddamento
    • attrezzi di servizio
    • manuale d‘uso

    Specifiche Tecniche ABS NC



    Specifiche tecniche ABS 300 NC 400 NC
    Capacità di taglio
    Avanzamento per graduazione asse X 400 mm
    Velocità di taglio 20 – 90 m/min 20 – 80 m/min
    Capacità di taglio a 0° (tondo) 300 mm 400 mm
    Capacità di taglio a 0° (rettangolare) 360×300 mm 500×400 mm
    Capacità di taglio a 0° (quadrato) 300 mm 400 mm
    Capacità di taglio a 30° (tondo) 300 mm 400 mm
    Capacità di taglio a 30° (piatto) 300×300 mm 400×400 mm
    Capacità di taglio a 30° (quadro) 300 mm 400 mm
    Capacità di taglio 45° – piatto 240×300 mm 350×400 mm
    Capacità di taglio a 45° – tondo 240 mm 350 mm
    Capacità di taglio 45° – quadro 240 mm 350 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 3 kW 4 kW
    Potenza motore pompa sistema idraulico 0,75 kW
    Potenza motore pompa refrigerante 0,09 kW
    Dimensioni e peso
    Dimensioni nastro 4.430x34x1,1 mm 5.590x41x1,1 mm
    Dimensioni (lungo x larghezza x altezza) 2,2x2x1,7 m 2,4×2,3×2 m
    Peso 1.900 kg 2.900 kg
