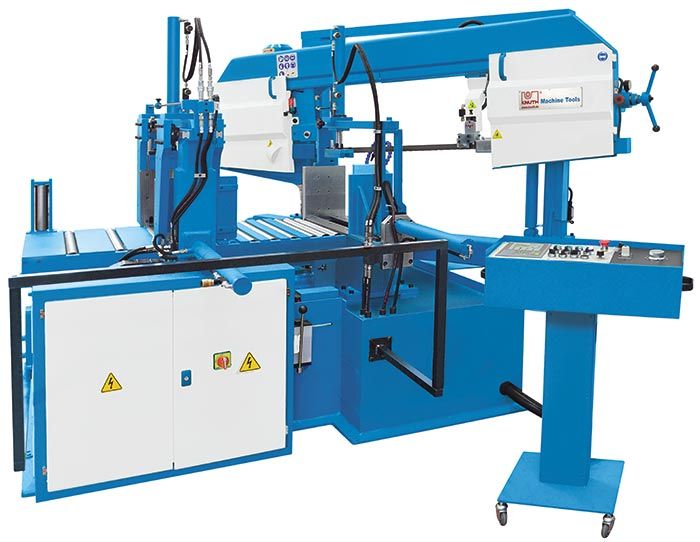

ABS H NC
ABS H NC - immagine 2

ABS H NC

KNUTH

Sega a nastro troncatrice orizzontale
Segatrice completamente automatica con regolazione dell’angolo di taglio

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • la ABS H NC è una serie di segatrici a nastro orizzontali completamente automatiche con sistema di guida parallelo, che si adatta in maniera straordinaria alla lavorazione in serie con tagli obliqui su materiale pieno, tubi e profili
    • il telaio delle guide resistente alle torsioni si distingue per la stabilità e la resistenza ad oscillazioni e vibrazioni
    • la combinazione di guide lineari e guide piane assicura un livello di manutenzione minimo, una lunga durata della macchina ed una robustezza estrema anche in condizioni di produzione pesanti
    • in modalità completamente automatica è possibile eseguire tagli obliqui sino a 45°, mentre in quella semi-automatica sino a 60°
    • una leggera inclinazione di 3° del telaio sull’asse di taglio migliora la qualità di lavorazione ed aumenta la durata della lama
    • stabili pattini guidalama in metallo duro assicurano un’elevata precisione angolare verticale
    • l’unità idraulica particolarmente affidabile fornisce la potenza d’azionamento necessaria per l’avanzamento automatico del pezzo ed anche per il suo bloccaggio con forza controllata
    • l’avanzamento del telaio può essere regolato con precisione micrometrica mediante sistema idraulico

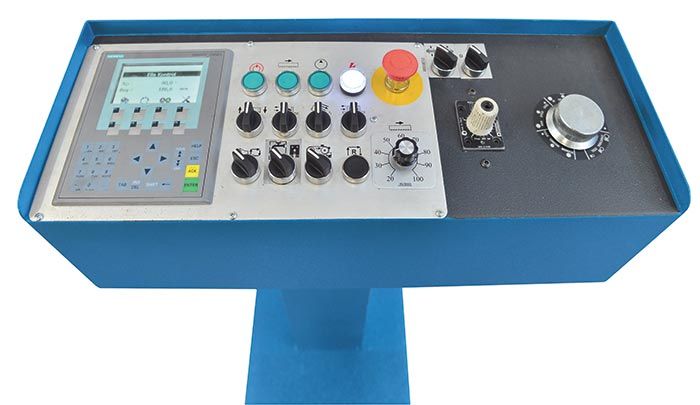

    • tutti gli interruttori e gli elementi di comando sono disposti in maniera chiara su un pannello separato
    • l’affidabile controllo Siemens Simatica KP 400 SPS consente una programmazione semplice e chiara per il funzionamento completamente automatico
    • gli inutili tempi morti sono ridotti da un commutatore a controllo ottico per il passaggio da avanzamento rapido ad avanzamento di lavoro
    • il motore con velocità a variazione continua trasmette la sua forza mediante un rinvio ad ingranaggi predisposto per il funzionamento in continuo posizionato sulla ruota d’azionamento della macchina
    • il tensionamento corretto della lama può essere verificato direttamente sull’indicatore del manometro
    • la dotazione standard comprende il controllo automatico di rottura lama, un potente circuito di raffreddamento e le spazzole per la rimozione trucioli
    • come optional per l’intera serie offriamo anche un sistema di lubrificazione minimale ed sistema idraulico di bloccaggio fasci





    Dotazione standard

    • controllo Siemens Simatic KP 400 SPS
    • avanzamento pezzo automatico (idraulico)
    • sistema idraulico di bloccaggio pezzo
    • bloccaggio angolo di taglio di tipo idraulico
    • indicatore digitale dell’angolo
    • regolazione altezza di tipo ottico
    • nastro di segatura
    • sistema meccanico di tensionamento lama con manometro pressione di tipo idraulico
    • spazzola per pulizia lama
    • circuito di raffreddamento
    • attrezzi di servizio
    • manuale d‘uso

    Specifiche Tecniche ABS H NC





    Specifiche tecniche ABS H NC 325 360 440 540
    Capacità di taglio
    Avanzamento per graduazione asse X 500 mm
    Velocità di taglio 20 – 100 m/min
    Capacità di taglio a 0° (tondo) 325 mm 360 mm 450 mm 540 mm
    Capacità di taglio a 0° (rettangolare) 400×315 mm 610×360 mm 610×425 mm 670×540 mm
    Capacità di taglio a 0° (quadrato) 315 mm 360 mm 425 mm 540 mm
    Capacità di taglio a 30° (tondo) 325 mm 360 mm 450 mm 540 mm
    Capacità di taglio a 30° (piatto) 380×315 mm 590×360 mm 560×425 mm 670×540 mm
    Capacità di taglio a 30° (quadro) 315 mm 360 mm 425 mm 540 mm
    Capacità di taglio a 45° – tondo 300 mm 360 mm 430 mm 510 mm
    Capacità di taglio 45° – piatto 300×315 mm 450×360 mm 430×425 mm 450×540 mm
    Capacità di taglio 45° – quadro 300 mm 360 mm 425 mm 450 mm
    Capacità di taglio in modalità semi-automatica
    Capacità di taglio a 60° (tondo) 200 mm 325 mm 320 mm 270 mm
    Capacità di taglio a 60° (piatto) 200×315 mm 280×360 mm 260×425 mm 250×540 mm
    Capacità di taglio a 60° (quadro) 200 mm 290 mm 290 mm 250 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 2,2 kW 3 kW 4 kW 4 kW
    Potenza motore pompa sistema idraulico 1,5 kW 1,5 kW 2,2 kW 1,1 kW
    Potenza motore pompa refrigerante 0,12 kW
    Dimensioni e peso
    Dimensioni nastro 4.380x34x1,1 mm 5.200x34x1,1 mm 5.400x41x1,3 mm 6.000x41x1,3 mm
    Dimensioni (lungo x larghezza x altezza) 2,13×2,15×1,65 m 2,85×2,1×1,82 m 2,85×2,1×1,95 m 3,1×2,35×2,15 m
    Peso 1.860 kg 2.400 kg 2.480 kg 3.850 kg
