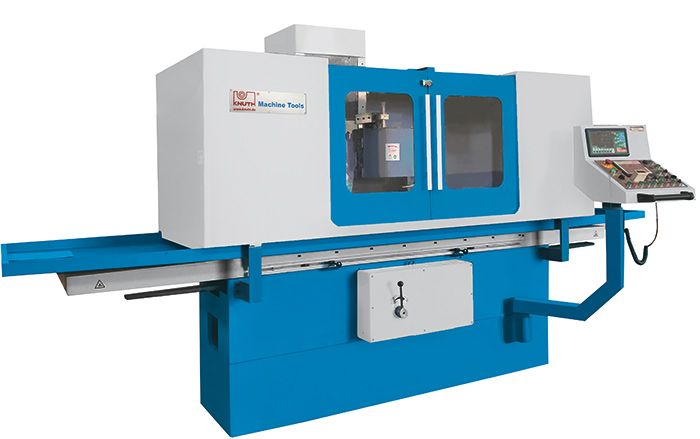

Rettificatrice per superfici convenzionali
Precisione di lavorazione di pezzi grandi e pesanti molto semplice

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • Il pesante telaio macchina a bancale incrociato con colonna mobile e mandrino orizzontale convince per la sua particolare stabilità in presenza di carichi pesanti
    • L’ampia area di lavoro consente di lavorare pezzi di grandi dimensioni oppure più pezzi contemporaneamente con un unico bloccaggio
    • Nella dotazione standard di questa serie di macchine è incluso un potente sistema di refrigerazione

    Controllo

    • Cicli di rettifica per la lavorazione automatica di superfici e cave rilevati ed elaborati direttamente dal touch screen Siemens
    • Viti a ricircolo di sfere e potenti servomotori sugli assi Y ed X garantiscono precisione di posizionamento e ripetibilità della mola
    • Un volantino elettronico sugli assi Y e X semplifica le operazioni d’attrezzamento ed il posizionamento manuale del mandrino di rettifica
    • in modalità automatica i valori stabiliti dall’operatore per sgrossatura e finitura, il numero di corse di spegnimento ed il ritorno al punto di partenza vengono elaborati automaticamente

    Mandrino

    • il mandrino di lavorazione è sovradimensionato, sottoposto a bilanciatura dinamica, completamente sigillato e lubrificato a vita
    • i cuscinetti precaricati di precisione di cui è dotato consentono di raggiungere prestazioni ed affidabilità massime anche in caso lavorazioni continuate per parecchie ore



    Sistema idraulico

    • una straordinaria silenziosità con un surriscaldamento minimo garantiscono i migliori risultati anche in caso di lavorazioni prolungate
    • L’avanzamento longitudinale della tavola è a variazione continua e consente di mantenere costante la velocità selezionata e di cambiare la direzione d’avanzamento in maniera fluida e senza attriti
    • il gruppo idraulico esterno, completo di unità di raffreddamento olio, assicura una stabilità della temperatura perfetta

    Piastra di bloccaggio magnetica

    • Le grandi piastre magnetiche, incluse nella dotazione di serie, permettono di effettuare bloccaggi rapidi su tutta l’area di lavoro
    • una moderna unità di controllo assicura la salvaguardia dell’operatore con forze di bloccaggio stabili ed una buona qualità di smagnetizzazione



    Dotazione standard

    • indicatore di posizione su 2 assi
    • carenatura di sicurezza sull’area di lavoro
    • banco di bilanciamento
    • albero di bilanciamento
    • attrezzi di servizio
    • viti di regolazione
    • circuito di raffreddamento
    • mola
    • flangia portamola
    • piastra di bloccaggio elettromagnetica
    • lampada a LED
    • manuale d’uso
    • controllo Siemens PLC con touch screen
    • ravvivamole (senza diamante)
    • volantino elettronico per assi Y e Z

    Specifiche Tecniche HFS F NC



    Specifiche tecniche

    HFS F NC

    		 50100 50160 60160 60200 80160 80220 80300
    Area utile di lavoro
    Dimensioni tavola 500x

    1.000 mm

    		 500x

    1.600 mm

    		 600x

    1.600 mm

    		 600x

    2.200 mm

    		 800x

    1.600 mm

    		 800x

    2.200 mm

    		 800x

    3.000 mm
    Distanza centro mandrino-superficie tavola 600 mm 600 mm 600 mm 600 mm 920 mm 900 mm 900 mm
    Capacità max. di carico sulla tavola 700 kg 900 kg 1.300 kg 1.690 kg 2.000 kg 2.400 kg 3.500 kg
    Altezza piastra di bloccaggio magnetica 110 mm
    Corsa
    Corsa asse X 1.000 mm 1.600 mm 1.600 mm 2.200 mm 1.600 mm 2.200 mm 3.000 mm
    Corsa asse Y 500 mm 500 mm 630 mm 630 mm 810 mm 810 mm 810 mm
    Avanzamento
    Avanzamento asse X idr. 5 – 25 m/min
    Avanzamento asse Y 50 – 500 mm/

    min

    		 50 – 500 mm/

    min

    		 50 – 500 mm/

    min

    		 50 – 500 mm/

    min

    		 50 – 2.000 mm/

    min

    		 50 – 2.000 mm/

    min

    		 50 – 2.000 mm/

    min
    Profondità d’avanzamento asse Y 0,005 – 0,05 mm
    Avanzamento asse Z 50 – 600 mm/

    min

    		 50 – 600 mm/

    min

    		 50 – 600 mm/

    min

    		 50 – 600 mm/

    min

    		 50 – 2.000 mm/

    min

    		 50 – 2.000 mm/

    min

    		 50 – 2.000 mm/

    min
    Avanzamento automatico asse Z 0 – 30 mm/min
    Mola
    Dimensioni della mola 355x40x127 mm 355x40x127 mm 355x40x127 mm 355x40x127 mm 500x75x305 mm 500x75x305 mm 500x75x305 mm
    Velocità 1.450 1/min 1.450 1/min 1.450 1/min 1.450 1/min 960 1/min 960 1/min 960 1/min
    Potenza d’azionamento
    Potenza motore azionamento principale 7,5 kW 7,5 kW 7,5 kW 7,5 kW 18,5 kW 18,5 kW 18,5 kW
    Potenza motore sistema idraulico 3 kW 3 kW 5,5 kW 5,5 kW 7,5 kW 7,5 kW 7,5 kW
    Servomotore assi Y 0,5 kW 0,5 kW 0,5 kW 0,5 kW 3 kW 3 kW 3 kW
    Servomotore assi Z 2 kW 2 kW 2 kW 2 kW 3 kW 3 kW 3 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 4,5x

    2,65x

    2,7 m

    		 6,01x

    2,5x

    2,7 m

    		 5,5x

    2,75x

    2,7 m

    		 6,5x

    2,75x

    2,7 m

    		 4,8x

    4×2,6 m

    		 6x

    4×2,6 m

    		 8,2x

    4×2,6 m
    Peso 5.500 kg 6.000 kg 7.000 kg 8.000 kg 10.500 kg 12.500 kg 14.000 kg
