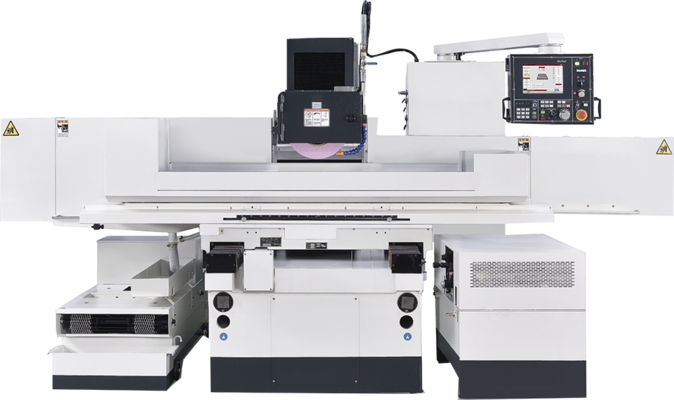

Serie FSG AD IV

WAGNER

Rettificatrici per superfici convenzionali
Rettificatrici per superfici ad alte prestazioni con input di ciclo e tre assi controllati.

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-FSG-AD-IV.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Asse verticale e trasversale controllato
    • Bilanciamento automatico della mola
    • Cicli automatici
    • Diamantatura con compensazione
    • Utilizzo semi-automatico
    • Precisione elevata

    Specifiche Tecniche Serie FSG AD IV



    Specifiche tecniche

    FSG AD IV

    		 1224 1632/1640 2040/2060
    Dimensioni tavola 600 x 300 mm 800 x 400 mm 500 x 1000 mm/
    500 x 1500 mm
    carico tavola 314 403 / 423 900 /1.100
    Max. lunghezza di rettifica 610 mm 810 mm 1000 mm / 1500 mm
    Max. larghezza inclusa mola 355 mm 355 mm 500 mm
    Max. distanza tavola – centro mandrino
    standard    		 600 mm 600 mm 730 mm
    Piattaforma magnetica 600 x 300 mm 800 x 400 mm 500 x 1000 mm /
    500 x 1500 mm
    Max. corsa, idr. 650 mm 850 mm  1100 mm / 1600 mm
    Max. corsa, man. 700 mm 900 mm  1100 mm / 1600 mm
    Motore mandrino continuo 0 – 3 m/min. 0 – 3 m/min. 5 – 25 m/min.
    Avanzamento rapido 600 mm/min. 600 mm/min. 400 mm/min.
    Incremento finitura 0,001 mm 0,001 mm 0,001 mm
    Velocità mandrino portamola 1450 U/min. 1450 U/min. 1450 U/min.
    Motore 3,7 kW 3,7 kW  5,5 kW (Opt. 7,5 kW) /
    7,5 kW
    Mola standard 355 x 50 x 127 mm 355 x 50 x 127 mm 355×50,8×127 mm
    (508×50,8×127 mm Option)
    Dimensioni LxLxA, 2776 x 2092 x 2210mm 3350 x 2896 x 2210 mm 3810 / 4953 x 2997 x 2794 mm
    Peso netto ca. 3200 kg 3550 – 4200 kg 6200 kg / 7200 kg
