Home / Macchine Utensili / Macchine per lavorazione lamiera / KHT H CNC
KHT H CNC
KHT H CNC - immagine 2
KHT H CNC - immagine 3
KHT H CNC - immagine 4
KHT H CNC - immagine 5

KHT H CNC

KNUTH

Cesoia a ghigliottina idraulica
La cesoia CNC a ghigliottina con calcolo del gioco, dell’angolatura e della pressione a seconda del materiale



SCARICA LA BROCHURE





    Categorie: Cesoie a ghigliottina idrauliche, Cesoie, Macchine per lavorazione lamiera
    • Descrizione
    • Specifiche Tecniche KHT H CNC

    Descrizione

    Dettagli

    queste cesoie idrauliche a ghigliottina con regolazione CNC del riscontro posteriore, del gioco tra i taglienti e dell’angolo di taglio, si contraddistinguono per la loro qualità, l’affidabilità e la semplicità d’uso

    Telaio macchina

    • il telaio macchina è molto stabile e pesante e viene saldato e temprato con tolleranze bassissime
    • La fresatura del telaio macchina viene realizzata su una moderna macchina a 5 assi con un unico processo di bloccaggio – tagli più precisi e maggiore durata
    • Tutte le parti strutturali sono realizzate con molta cura ed ampi raggi, per escludere la formazione di cricche
    • La tavola con il supporto lama inferiore e la barra di piegatura è progettata per ridurre al minimo le torsioni e per distribuire il peso in maniera ottimale
    • Per una protezione duratura ogni macchina viene ricoperta da due strati di colore di minimo 60 micron in un moderno impianto di verniciatura ed essiccazione

    Bracci di supporto materiale

    • l’ampia tavola di lavoro, con cuscinetti a sfera e robusti riscontri angolari laterali, consente di gestire le lamiere con facilità e di orientarle in sicurezza
    • Bracci di supporto lunghi e robusti fissano in modo sicuro le lamiere di grandi dimensioni

    Impianto idraulico

    • I pistoni rettificati di entrambi i cilindri idraulici hanno una rugosità di 2 μm e garantiscono una lunga durata del pacchetto guarnizioni
    • I corpi cilindro sono di materiale SAE 1040 fucinato ad alta tenacità
    • L’intero sistema idraulico è altamente affidabile ed ha un livello di manutenzione basso ed estremamente semplice
    • I premilamiera con pressione a regolazione idraulica fissano la lamiera saldamente sulla linea di taglio quando si effettua la lavorazione

    Riscontro posteriore e controllo

    • Lunghezza, spessore del materiale e durezza della lamiera possono essere inseriti con facilità dall’operatore nel controllo user-friendly, che selezionerà automaticamente la posizione corretta di gioco tra i taglienti, angolo e lunghezza di taglio
    • Il sistema con riscontro posteriore è particolarmente robusto ed è stato progettato per rispondere in modo affidabile alle esigenze di produzione quotidiane
    • Viti a ricircolo di sfere e guide lineari protette da ripari

    Dotazione

    • Componenti elettrici di costruttori primari garantiscono affidabilità elevata ed alta disponibilità
    • Lama superiore ed inferiore adatte per la lavorazione di acciaio inox
    • l’azionamento della macchina avviene mediante unità pedale mobile con interruttore di sicurezza, posizionabile dove necessario

    Sicurezza

    • lo standard di sicurezza di queste macchine si basa sulle normative CE più attuali
    • La barriera ottica di protezione sulla parte posteriore della macchina rende sicura l’area di lavoro

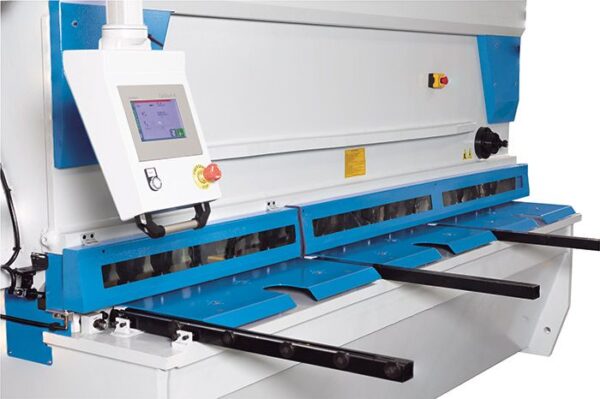

    Controllo

    • CybTouch 8 G è un potente controllo per cesoie di alta qualità
    • Come tutti i prodotti CybTouch è stato concepito in modo semplificare il lavoro ai nuovi utenti
    • L’intuitivo sistema HMI mostra solo le informazioni richieste e supporta un elevato livello d’automazione pur essendo caratterizzato da un’estrema facilità d’uso

    Facilità d’utilizzo

    • Touch screen ad elevato contrasto con colori vividi.
    • Layout pagine semplice, tasti di grandi dimensioni, display molto chiaro e con tutte le informazioni necessarie per l’operatore
    • Superficie intuitiva e di semplice uso
    • Attrezzamento macchina molto veloce mediante la pagina EasyCut
    • Supporto operatore legato al contesto della lavorazione con pop-up di segnalazione

    Maggiori prestazioni in termini di taglio

    • Calcolo automatico a seconda del materiale:
    • Gioco tra i taglienti automatico
    • Angolo di taglio automatico
    • Lunghezza automatica
    • Correzione automatica arresto posteriore
    • Ritorno automatico
    • Gestione anti-twist
    • 2 / 3 posizioni di supporto lamiera
    • Gestione pressione hold-down
    • Gestione pressione di sistema
    • Posizionamento offset della lamiera, consentendone il taglio anche nella parte centrale

    Potente

    • È possibile salvare sequenze di taglio e programmi lunghi
    • Comunicazione semplice mediante connessione wireless ad un laptop
    • Sono disponibili più di 10 lingue



    Dotazione standard

    • controllo Cybelec Touch 8
    • gioco tra i taglienti regolabile da CNC
    • regolazione lunghezza di taglio regolabile da CNC
    • regolazione dell’angolo di taglio regolabile da CNC
    • protezione mani
    • luce sulla linea di taglio
    • tavola di piazzamento materiale con cuscinetti a sfera
    • arresto posteriore motorizzato da 1000 mm

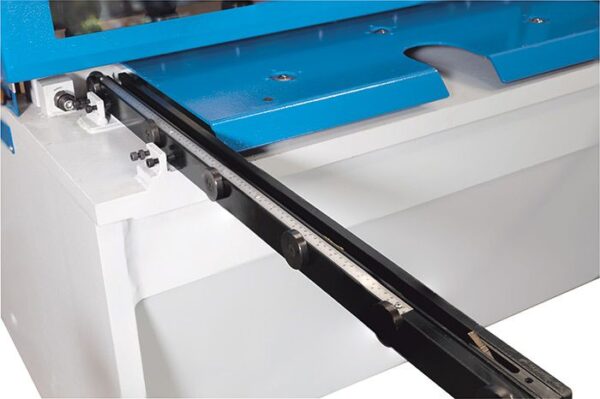

    • riscontro laterale con scala graduata, cave a T ed arresto ribaltabile (L=1000mm)
    • 2 bracci di supporto
    • sistema di sicurezza per l’area di lavoro con arresto posteriore
    • pedale d’azionamento con pulsante d’arresto d’emergenza
    • lama superiore ed inferiore
    • manuale d’uso

    Specifiche Tecniche KHT H CNC



    Specifiche tecniche KHT H 3006 CNC 3010 CNC 3013 CNC 3016 CNC 4006 CNC 4010 CNC 4013 CNC 6006 CNC 4016

    CNC

    Area utile di lavoro
    Spessore max. lamiera 6

    mm

    10

     mm

    13

     mm

    16 mm 6

    mm

    10 mm 13 mm 6

    mm

    16

     mm

    Lunghezza di lavorazione 3.080 mm 3.080 mm 3.080 mm 3.080 mm 4.080 mm 4.080 mm 4.080 mm 6.100 mm 4.080 mm
    Sbalzo 150 mm
    Angolo di taglio 0,3 – 2 ° 0,3 – 2 ° 0,3 – 2,3 ° 0,3 – 2,5 ° 0,3 – 2 ° 0,3 – 2 ° 0,3 – 2,3 ° 0,3 – 1,5 ° 0,3 – 2,5 °
    Corse al minuto 20 H/min 19 H/min 19 H/min 14 H/min 17 H/min 18 H/min 16 H/min 13 H/min 13 H/min
    Premilamiera 13 pz 16 pz 16 pz 18 pz 20 pz 20 pz 19 pz 29 pz 20 pz
    Pressione premilamiera 16 t 20 t 25 t 40 t 25 t 25 t 50 t 35 t 50 t
    Dimensioni tavola 3.330x495x

    800 mm

    3.350x520x

    820 mm

    3.360x550x

    830 mm

    3.380x550x

    840 mm

    4.370x500x

    820 mm

    4.380x530x

    820 mm

    4.400x580x

    850 mm

    6.280x590x

    900 mm

    4.400x600x

    900 mm

    Riscontro posteriore
    Arresto posteriore 1.000 mm
    Velocità d’avanzamento asse X 100 mm/min
    bracci frontali di supporto
    Quantità di bracci di supporto 3 pz 3 pz 3 pz 3 pz 4 pz 4 pz 4 pz 6 pz 4 pz
    Lunghezza bracci di supporto 900 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 11

    kW

    22

    kW

    30

     kW

    37

    kW

    11 kW 22 kW 30 kW 22

    kW

    37

     kW

    Volume serbatoio idraulico 150 l 250 l 250 l 350 l 150 l 250 l 250 l 250 l 350 l
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 3,9x

    2,08×1,95 m

    3,92x

    2,12x

    2,13 m

    3,94x

    2,15x

    2,26 m

    4×2,2×2,42 m 4,94×2,1x

    2,08 m

    4,96×2,18×2,3 m 4,98×2,2x

    2,38 m

    6,9x

    2,18x

    2,35 m

    5×2,25×2,63 m
    Peso 7.000 kg 9.500 kg 11.500 kg 15.300 kg 9.700 kg 13.750 kg 16.400 kg 22.000 kg 22.800 kg
