AHK M NC

Descrizione

Dettagli

Telaio macchina ed utensile superiore

il telaio macchina è costituito da una struttura in acciaio saldato molto precisa ed a basso livello di tensioni ed è dotato di una barra di piegatura rigida e cilindri idraulici su entrambi i lati
il grande sbalzo con una tavola stretta assicurano un grande spazio libero per sequenze si piegatura complesse

Impianto idraulico

l’unità idraulica con il suo serbatoio è compatta e posizionata nella parte superiore del telaio – tutta la struttura è caratterizzata da una rigidità elevata
il posizionamento esatto della trave superiore viene assicurato da un albero a torsione, che collega gli arresti di profondità di entrambi i cilindri

Bracci di supporto anteriori

ogni braccio di supporto può essere spostato e sollevato in maniera semplice ed è molto stabile
un blocchetto d’arresto sulla superficie di piazzamento aiuta l’operatore ad allineare correttamente il pezzo

Utensili di piegatura

Gli attacchi Promecam consentono di avere una scelta completa di utensili di piegatura
Il sistema manuale di cambio rapido dell’utensile riduce i tempi di cambio
la matrice dispone di 4 stampi per piegatura che consentono di eseguire un vasto spettro di lavorazioni

Sicurezza e produttività

lo standard di sicurezza di queste macchine si basa sulle normative CE più attuali

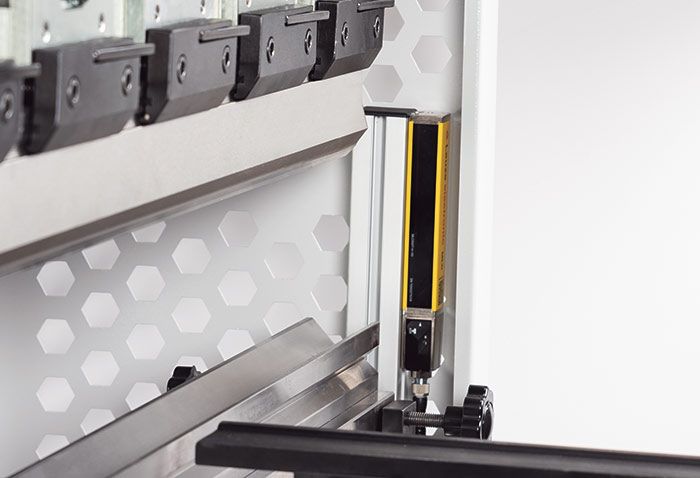

l’area di lavoro è resa sicura da barriere ottiche

Controllo

tutte le funzioni sono immesse e richiamate direttamente dal display touch screen
in modalità manuale gli assi possono essere posizionati con movimento motorizzato ed i valori immessi sono indicati sul display
nella modalità semi-automatica vengono selezionati direttamente i valori inseriti dall’operatore
in modalità automatica le sequenze di piegatura programma e sono posizionate automaticamente
l’unità è in grado di tenere in memoria 500 blocchi di dati, è inoltre possibile salvare i dati esternamente e reimportarli per le lavorazioni
allo spegnimento del visualizzatore la posizione degli assi viene mantenuta
oltre all’interfaccia USB la macchina dispone di una porta per la rete sul pannello di comando

Arresto posteriore

la buona stabilità del riscontro posteriore comandato da NC è un importante fattore per una straordinaria precisione di lavorazione
le guide lineari e le viti a ricircolo di sfere di grandi dimensioni sono robuste ed a basso livello di manutenzione
l’asse R motorizzato semplifica il settaggio del riscontro in altezza
il posizionamento laterale del riscontro avviene mediante una stabile guida lineare a scorrimento fluido

Dotazione standard

Specifiche tecniche AHK M	1230 NC	1540 NC	2160 NC
Area utile di lavoro
Pressione	30 t	40 t	60 t
Lunghezza di piegatura	1.250 mm	1.550 mm	2.100 mm
Distanza tra i montanti	1.010 mm	1.260 mm	1.700 mm
Sbalzo	255 mm	320 mm	320 mm
Corsa	150 mm	160 mm	160 mm
Corsa
Corsa asse X	500 mm	600 mm	600 mm
Avanzamento
Velocità di piegatura	10 mm/s
Avanzamento rapido	70 mm/s	90 mm/s	90 mm/s
Potenza d’azionamento
Potenza motore azionamento principale	3 kW	5,5 kW	7,5 kW
Potenza motore X	0,55 kW	0,75 kW	0,75 kW
Potenza motore R	0,25 kW
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)	1,76×1,38×2,14 m	1,7×1,6×2,23 m	2,35×1,6×2,23 m
Peso	1.700 kg	3.450 kg	4.340 kg
