KNUTH

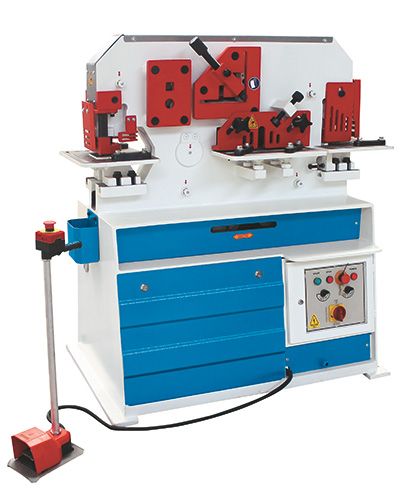

Cesoia punzonatrice idraulica combinata
Lavorazione universale su 5 postazioni: Punzonatura – Taglio – Intaglio



[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-HPS-H-1.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    Cesoia per lamiera di acciaio

    • per acciaio in nastri, piatto e piatto largo
    • tavola con arresto angolare e longitudinale
    • premilamiera regolabile
    • lama inferiore con 4 taglienti

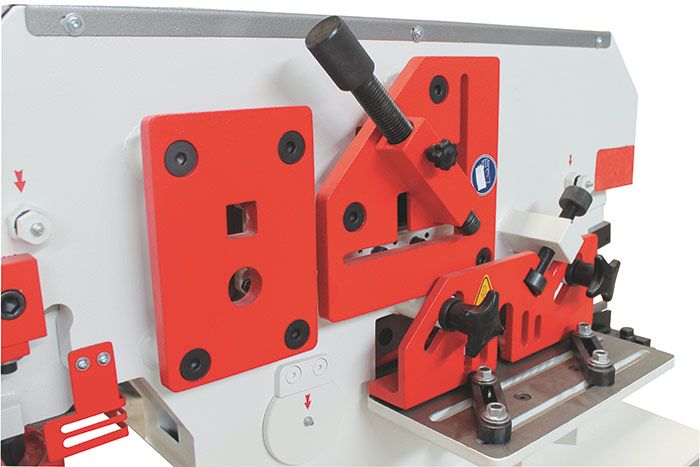

    Cesoia per taglio angolare di profili in acciaio

    • per profilati angolari in acciaio
    • taglio angolare a 90° e 45°
    • ponte di lavorazione regolabile

     Cesoia per acciaio in barre

    • per acciaio in barre tonde o quadre
    • stabile guida di alimentazione materiale

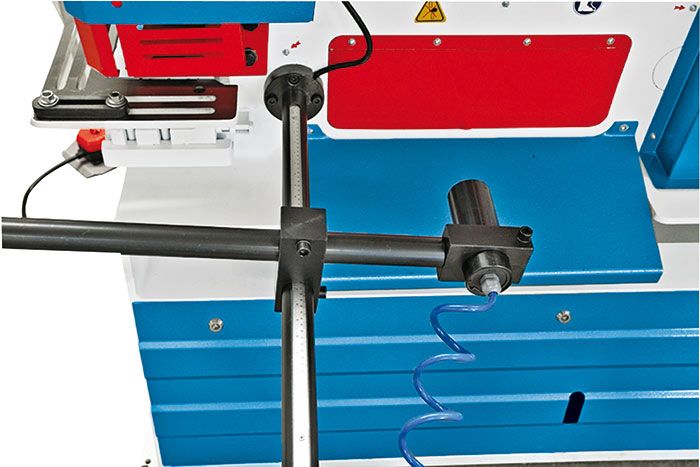

    Arresto posteriore

    • con supporto orientabile
    • utilizzabile sulle postazioni di lavorazione di acciaio piatto, angolare ed in barre

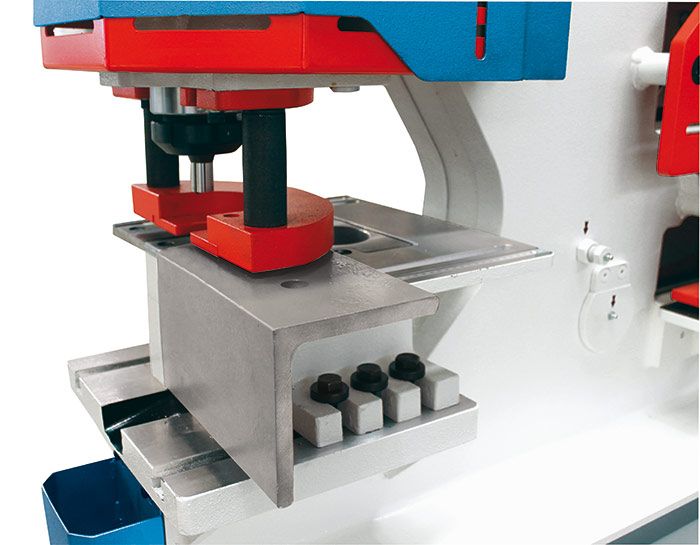

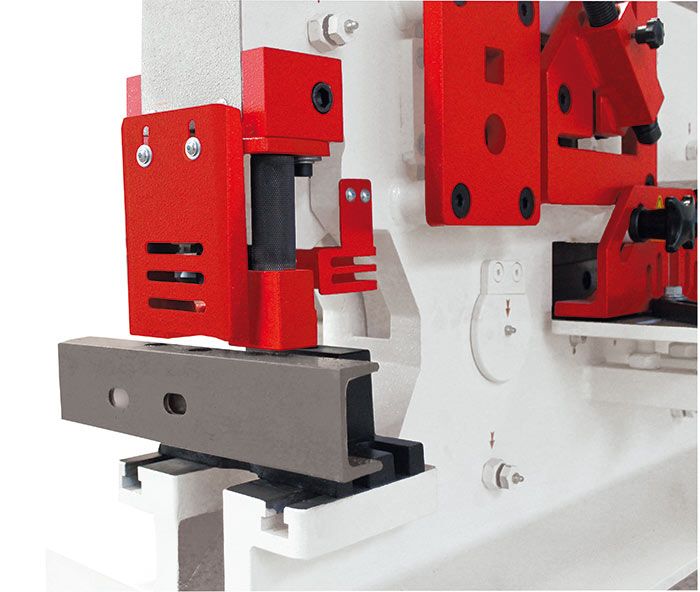

    Stazione di punzonatura

    • esecuzione di fori tondi ed asole su lamiere, acciaio piatto e con profilo a U
    • tavola con arresti angolari regolabili
    • corsa a regolazione continua
    • utensili d’altissima qualità di marca Kingsland
    • valvola idraulica di protezione dai sovraccarichi

    Postazione di intaglio

    • robusta tavola di piazzamento con arresti regolabili





    Dotazione standard

    • supporto punzone (a cambio facilitato)
    • punzone e matrice
    • lama per taglio angolare
    • lama per taglio lamiere
    • lama per intaglio
    • lama per taglio acciaio pieno
    • Arresto posteriore
    • pedale d’azionamento arresto d’emergenza
    • chiave a gancio
    • lampada

    Specifiche Tecniche HPS H



    Specifiche tecniche HPS 45 H 60 H 65 H 85 H 115 H 175 H
    Area utile di lavoro
    Numero di cilindri idraulici 1 pz 1 pz 2 pz 2 pz 2 pz 2 pz
    Punzonatrice
    Pressione 45 t 60 t 65 t 85 t 115 t 175 t
    Capacità max. di punzonatura 22×15 mm 28×15 mm 26×20 mm 33×20 mm 34×26 mm 40×32 mm
    Diametro x spessore 38×8 mm 38×11 mm 57×10 mm 57×12 mm 55×16 mm 57×22 mm
    Sbalzo 190 mm 225 mm 305 mm 355 mm 405 mm 625 mm
    Corsa 35 mm 50 mm 55 mm 80 mm 80 mm 80 mm
    Numero di corse (con corsa da 20 mm) 20 H/min 25 H/min 25 H/min 25 H/min 25 H/min 22 H/min
    Altezza di lavorazione 935 mm 935 mm 1.005 mm 1.070 mm 1.070 mm 1.130 mm
    Cesoia per lamiere
    Capacità di taglio mater. piatto (larghezza max.) 300×12 mm 300×15 mm 375×15 mm 480×15 mm 600×15 mm 600×20 mm
    Capacità di taglio mater. piatto (spessore max.) 200×15 mm 200×20 mm 300×20 mm 380×20 mm 380×25 mm 380×30 mm
    Lunghezza lama 320 mm 320 mm 380 mm 485 mm 610 mm 610 mm
    Capacità di taglio (tondo) 30 mm 40 mm 45 mm 50 mm 55 mm 65 mm
    Capacità di taglio (quadro) 25 mm 35 mm 45 mm 50 mm 50 mm 55 mm
    Altezza di lavoro cesoia per lamiere 940 mm 930 mm 895 mm 930 mm 905 mm 905 mm
    Cesoia per profili
    Capacità di taglio a 90° 100x100x10 mm 120x120x12 mm 130x130x13 mm 150x150x15 mm 160x160x16 mm 200x200x20 mm
    Capacità di taglio 45° 60×6 mm 70×7 mm 70×7 mm 80×8 mm 80×8 mm 80×8 mm
    Altezza di lavoro cesoia per profili 1.135 mm 1.130 mm 1.130 mm 1.190 mm 1.190 mm 1.160 mm
    Intagliatrice
    Spessore max. lamiera 8 mm 10 mm 10 mm 13 mm 13 mm 16 mm
    Larghezza 35 mm 42 mm 45 mm 52 mm 60 mm 65 mm
    Profondità 100 mm
    Potenza d’azionamento
    Potenza motore pompa sistema idraulico 4 kW 4 kW 5,5 kW 7,5 kW 11 kW 11 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 1,33×0,77×1,46 m 1,46×0,77×1,58 m 1,69×0,77×1,76 m 1,87×0,77×1,89 m 2,05×0,77×2,03 m 2,81×1,08×2,21 m
    Peso 1.200 kg 1.400 kg 1.700 kg 2.250 kg 3.150 kg 5.750 kg
