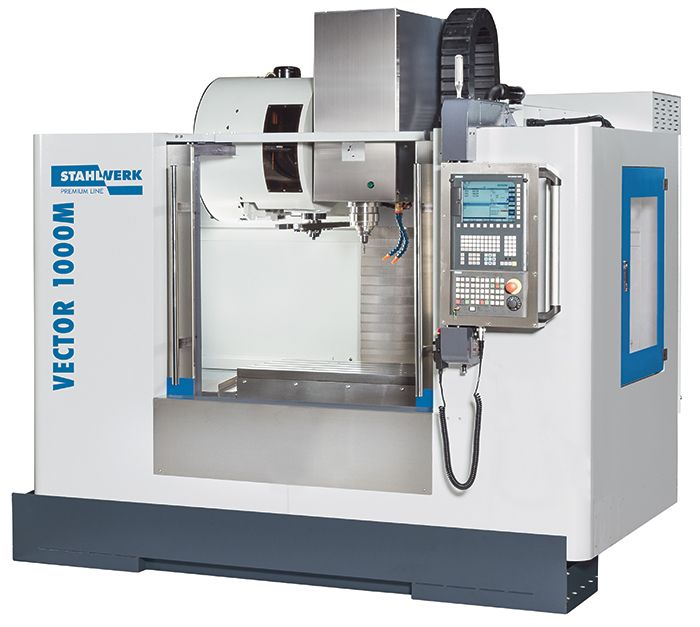

Centro di lavoro verticale

Un centro di lavoro compatto all-in-one per un’elevata efficienza di lavorazione su 3 assi

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • Potente mandrino BT 40 con velocità max. 10.000 1/min
    • Stabile struttura con centro di gravità particolarmente basso e design compatto
    • Il controllo Siemens 828D con ShopMill insieme agli azionamenti Siemens garantiscono la massima sicurezza dei processi ed una programmazione efficiente

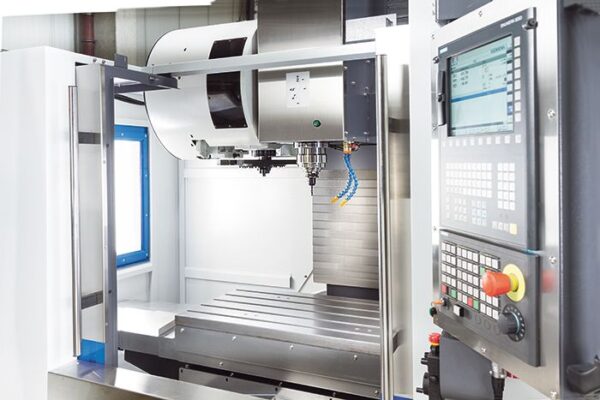

    Struttura macchina

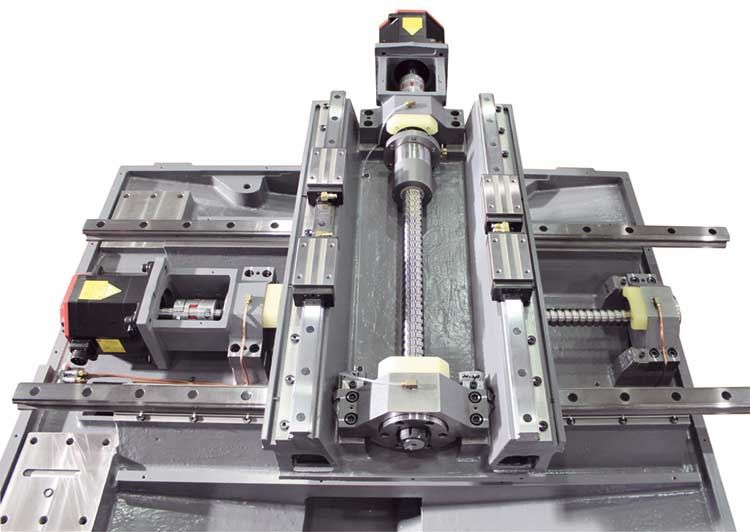

    • Viti a ricircolo di sfere da 30 mm combinate ad un pacchetto di azionamenti digitali assicurano uno scorrimento stabile della tavola con un valore di coppia ed una dinamicità elevati
    • In fase di progettazione della macchina è stata prestata particolare attenzione al design compatto
    • Il cambiautensili a 24 posizioni con braccio di prelevamento doppio garantisce la flessibilità e la capacità produttiva necessarie per l’attività lavorativa quotidiana

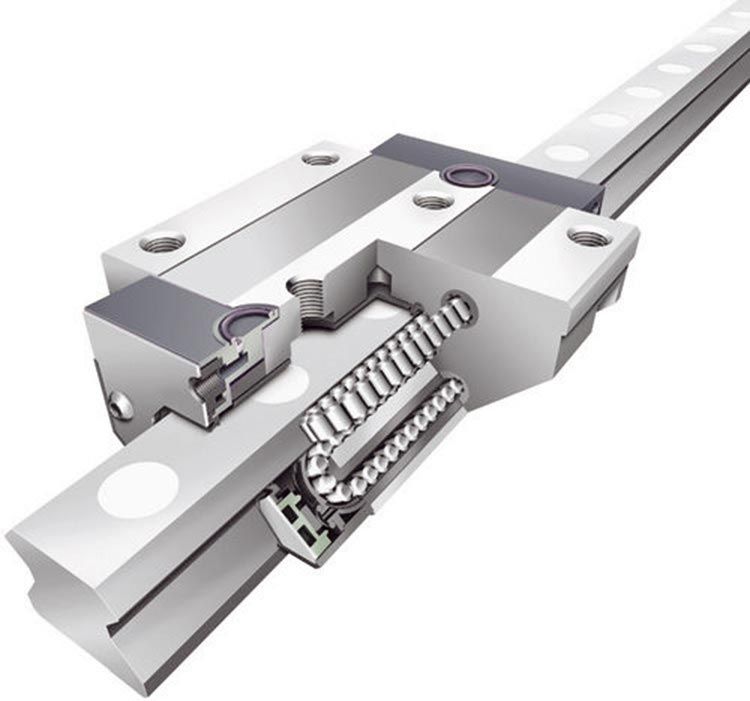

    • La serie Vector è dotata di guide lineari sugli assi X, Y e Z per garantire una precisione elevata con attrito minimo
    • Sistema di refrigerazione interna da 30 bar per una qualità d’asportazione al passo con i tempi

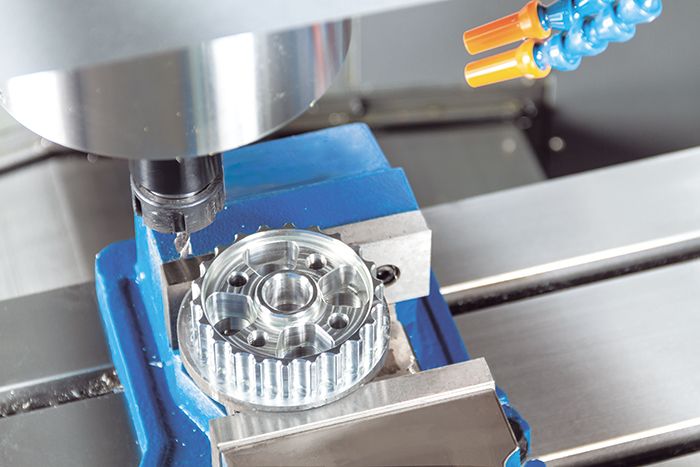

    Mandrino a pinza disponibile come alternativa all’autocentrante

    • Il mandrino dotato di cuscinetti multipli assicura un assorbimento ed una dissipazione eccellente delle forze che si originano durante la lavorazione
    • Mandrino BT 40 con bloccaggio utensile doppio per serrare l’utensile in modo sicuro nel mandrino

    Cambiautensili

    • Tempi di cambio utensile (utensile/utensile = 1,8 secondi; truciolo/truciolo = 3,9 secondi) incrementano il tempo di funzionamento del mandrino e quindi la produttività della macchina



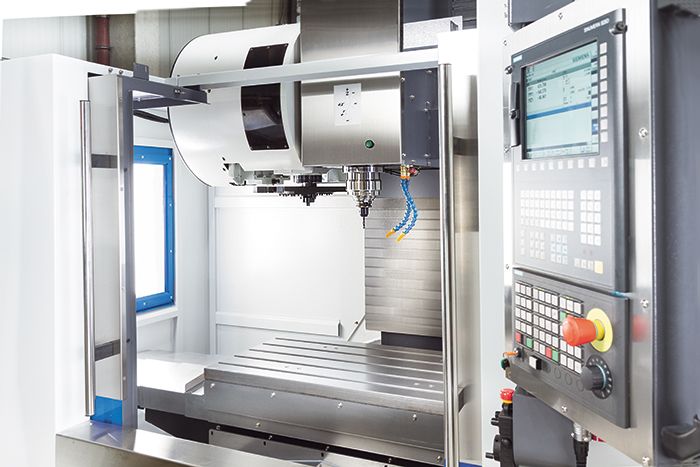

    Controllo Siemens Sinumerik 828D

    Lo specialista di punta per fresature complicate

    • Pannello di comando CNC compatto, robusto ed a basso livello di manutenzione
    • Programmazione ed immissione parametri particolarmente semplice grazie alla tastiera QWERTY
    • Possibilità di impostazione di 100 spostamenti origine
    • Azioni sincronizzate e restituzione rapida delle funzioni d’aiuto
    • Siemens Sinumerik 828 D
    • Massima precisione di lavorazione
    • Trasformazioni cinematiche intelligenti per la lavorazione di pezzi cilindrici e piani inclinati
    • Pacchetto tecnologico SINUMERIK Mdynamics con la nuova funzione Advanced Surface: superfici perfette e tempi di lavorazione ridotti nella realizzazione di stampi
    • Elementi in evidenza, dati sulle prestazioni CNC e funzioni del Siemens Sinumerik 828D
    • ShopMill: tempi di programmazione particolarmente brevi nella produzione di pezzi singoli o piccole serie
    • programGUIDE: tempi di elaborazione estremamente rapidi e massima flessibilità per grandi lotti di produzione
    • Gamma unica di cicli tecnologici – dalla lavorazione di contornature con calcolo del materiale residuo sino alle misurazioni di processo
    • Animated Elements: supporto per operatività e programmazione con sequenze animate unico nel suo genere
    • Trasmissione dati ultramoderna via chiave USB, card CF e rete (Ethernet)
    • Easy Message: massima disponibilità della macchina grazie alla funzione di controllo processo mediante sistema di messaggistica (SMS)
    • Pacchetto tecnologico SINUMERIK Mdynamics con la nuova funzione Advanced Surface per la realizzazione di stampi
    • Accelerazione con limitazione dello jerk
    • Precontrollo dinamico
    • Interpolazione simultanea 4 assi (X, Y, Z ed asse rotante)
    • Interpolazione lineare, circolare ed elicoidale
    • Maschiatura senza mandrino di compensazione con fresatura di filetti
    • Supporto mandrino orientato
    • Conversione pollice/metrico
    • Programmazione FRAME – per la trasformazione individuale delle coordinate, la rotazione, la variazione della scala e la specularità

     Dotazione standard

    • controllo Siemens 828D con Shopmill
    • mandrino con passaggio refrigerante 30 bar con doppio filtro
    • cambiautensili a 24 posizioni con pinza di prelevamento doppia
    • motore mandrino principale 9 kW
    • attacco BT 40
    • sist. di raffredd. olio mandrino
    • convogliatore di trucioli a catena con vasca di raccoglimento
    • volantino elettronico
    • separatore d’olio
    • lubrificazione centralizzata automatica
    • pistola per refrigerante
    • impianto di lavaggio trucioli
    • scambiatore di calore per l’armadio elettrico
    • riparo per gli assi telescopici
    • interfaccia RS-232
    • porta USB
    • lettore per carte CF
    • area di lavoro completamente carenata
    • lampada
    • lampeggiante a 3 colori
    • circuito di raffreddamento
    • supporti macchina regolabili
    • attrezzi di servizio
    • manuale d’uso

    Specifiche Tecniche VECTOR 650 850 1000 M



    Specifiche tecniche VECTOR 850 M SI 650 M SI 650 M HDH 850 M HDH 1000 M HDH 1000 M SI
    Area utile di lavoro
    Dimensioni tavola 1.000x

    550 mm

    		 800x

    550 mm

    		 800x

    550 mm

    		 1.000x

    550 mm

    		 1.100x

    550 mm

    		 1.100x

    550 mm
    Capacità di carico della tavola 800 kg 600 kg 600 kg 800 kg 800 kg 800 kg
    Distanza naso mandrino – superficie tavola 150 – 700 mm
    Distanza centro mandrino – la colonna 520 mm
    Corsa
    Corsa asse X 850 mm 650 mm 650 mm 850 mm 1.000 mm 1.000 mm
    Corsa asse Y 550 mm
    Corsa asse Z 550 mm
    Guida Roller
    Mandrino principale
    Velocità mandrino 10.000 1/min
    Attacco mandrino BT 40
    Coppia, costante 45 Nm 45 Nm 63,7 Nm 63,7 Nm 63,7 Nm 45 Nm
    Cuscinetti mandrino 7012 x 4
    Tipo di azionamento mandrino Riemenantrieb
    Tirante MAS407
    Avanzamento rapido
    Avanzamento rapido asse X-/ Y 36.000 mm/min
    Avanzamento rapido asse Z 15.000 mm/min
    Avanzamento
    Avanzamento di lavoro asse X 10.000 mm/min
    Avanzamento di lavoro asse Y 10.000 mm/min
    Avanzamento di lavoro asse Z 10.000 mm/min
    Portautensili
    Tipo di portautensili Doppelarm
    Posizioni utensili 24 pz
    Scelta utensili Memory random
    Dimensioni max. utensile (diam. x lungh.) 80×300 mm 80×300 mm 80×300 mm 80×300 mm 80×350 mm 80×350 mm
    Peso max. utensile 7 kg
    Tempo di cambio utensile, utensile / utensile 1,8 s
    Tempo di cambio utensile, truciolo / truciolo 3,9 s
    Precisioni
    Ripetibilità ± 0,003 mm
    Precisione di posizionamento ± 0,005 mm
    Potenza d’azionamento
    Azionamento principale, carico costante 9 kW 9 kW 10 kW 10 kW 10 kW 9 kW
    Assorbimento totale 15 kVA
    Tensione 400 V
    Frequenza di rete 50 Hz
    Controllo
    Controllo Siemens Siemens Heidenhain Heidenhain Heidenhain Siemens
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 2,42×2,2×2,7 m 2,42×2,2×2,7 m 2,42×2,2×2,7 m 2,42×2,2×2,7 m 2,62×2,2×2,7 m 2,62×2,2×2,7 m
    Peso 4.300 kg 4.000 kg 4.000 kg 4.300 kg 4.600 kg 4.600 kg
