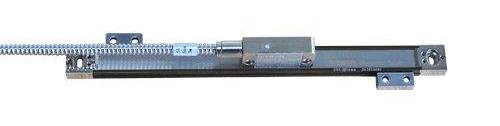

Righe magnetiche - Serie DM

Righe magnetiche – Serie DM

DORMET TECH2

Prodotto di alta qualità, disponibili in varie misure con lunghezza nominale da 100 mm a 1100 mm.
Contattare per lunghezze differenti.

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-righe-magnetiche-1.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Prestazioni affidabili
    • Elevata resistenza ai danni meccanici
    • A differenza delle righe ottiche, le righe magnetiche sono completamente impermeabili
    • Eccellente protezione contro sporco, polvere, olio, refrigerante ecc.
    • Grado di protezione IP67
    • Dimensioni molto ridotte rispetto alle righe ottiche
    • Possibile misurazione a lunga distanza
    • Facile da installare
    • Compatibili con diversi visualizzatori (display)
    • Lo spazio tra il lettore e il nastro magnetico può essere di 3 mm.
    • Alta velocità di lettura, fino a 8 m / s con una risoluzione di 5 micron
    • Protezione contro la polarità sull’alimentazione e contro il collegamento errato del cablaggio (tensione 5,5V)

    Specifiche Tecniche Righe magnetiche - Serie DM

    1. Tensione: da 4,7 V a 7 V (polarità e intervallo di protezione da sovratensione: -20 V – + 20 V)
    2. Corrente di alimentazione: <35mA
    3. Caduta di tensione sul cavo:

    ~ 4,8 mV / m- senza carico

    ~ 12,5 mV / m – con un carico di 120 H.

    1. Segnale di uscita: RS422
    2. Livello del segnale:

    UH> = 2,5 V a IH = 20 mA

    UL <= 0,5 V a IL = 20 mA

    1. Temperatura di lavoro: -10 ° C – + 80 ° C

    Conservazione:  -40 ° C – + 85 ° C

    1. Risoluzione: 0,01 mm, 0,005 mm, 0,001 mm
    2. Precisione: ± 0,025 mm / M.
    3. Precisione di ripetizione: 1 impulso
    4. Lunghezza massima del cavo: 200 m
    Pin 1 2 3 4 5 6 7 8 9
    Segnale A- 0V B- PE R- A +5V B R
