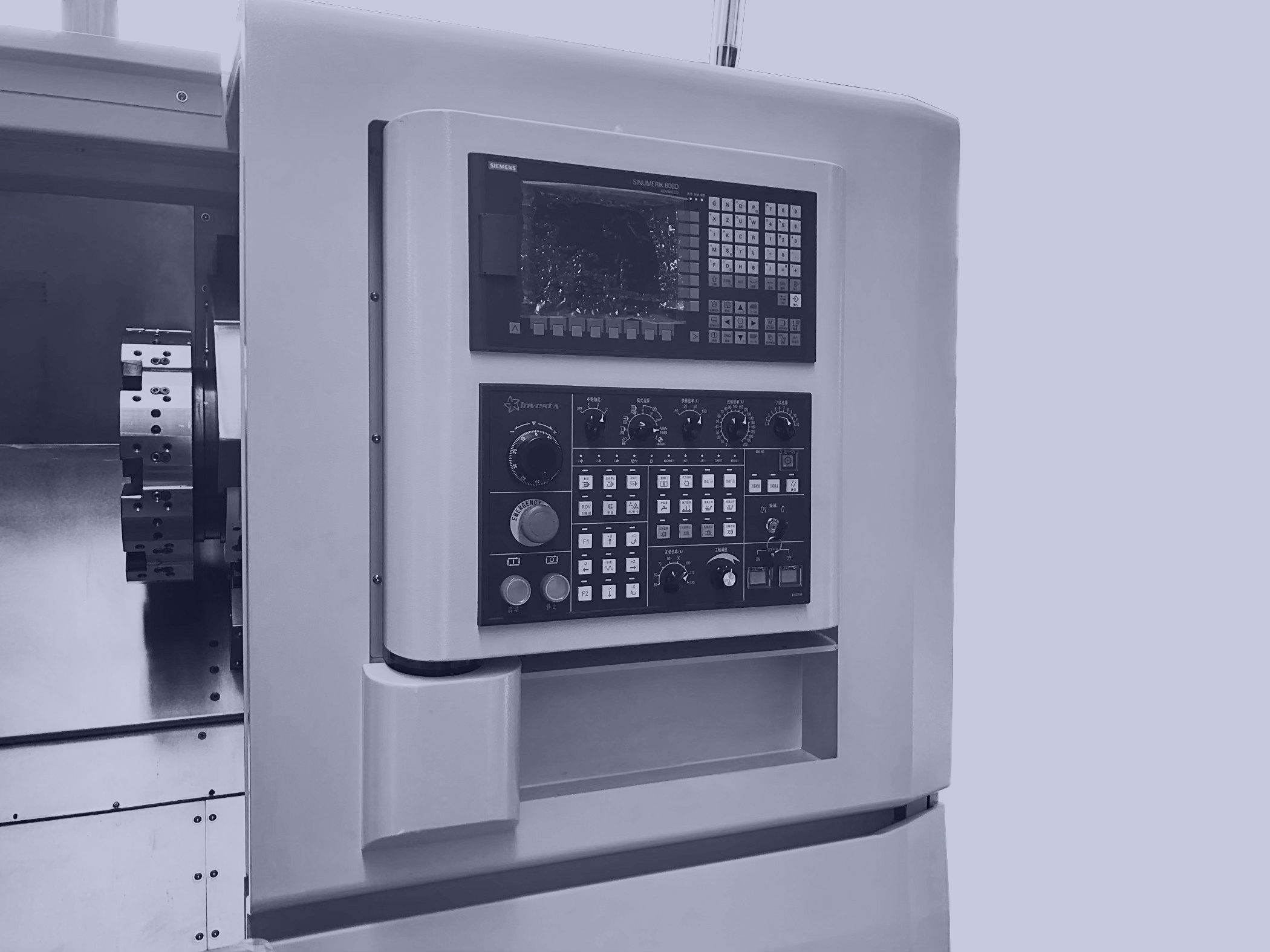

WDS 570

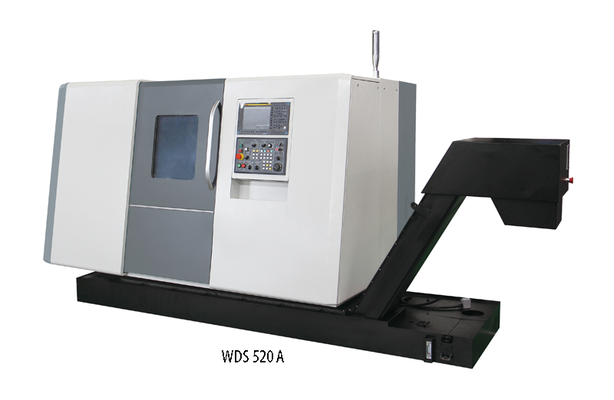

WDS 570 - immagine 2

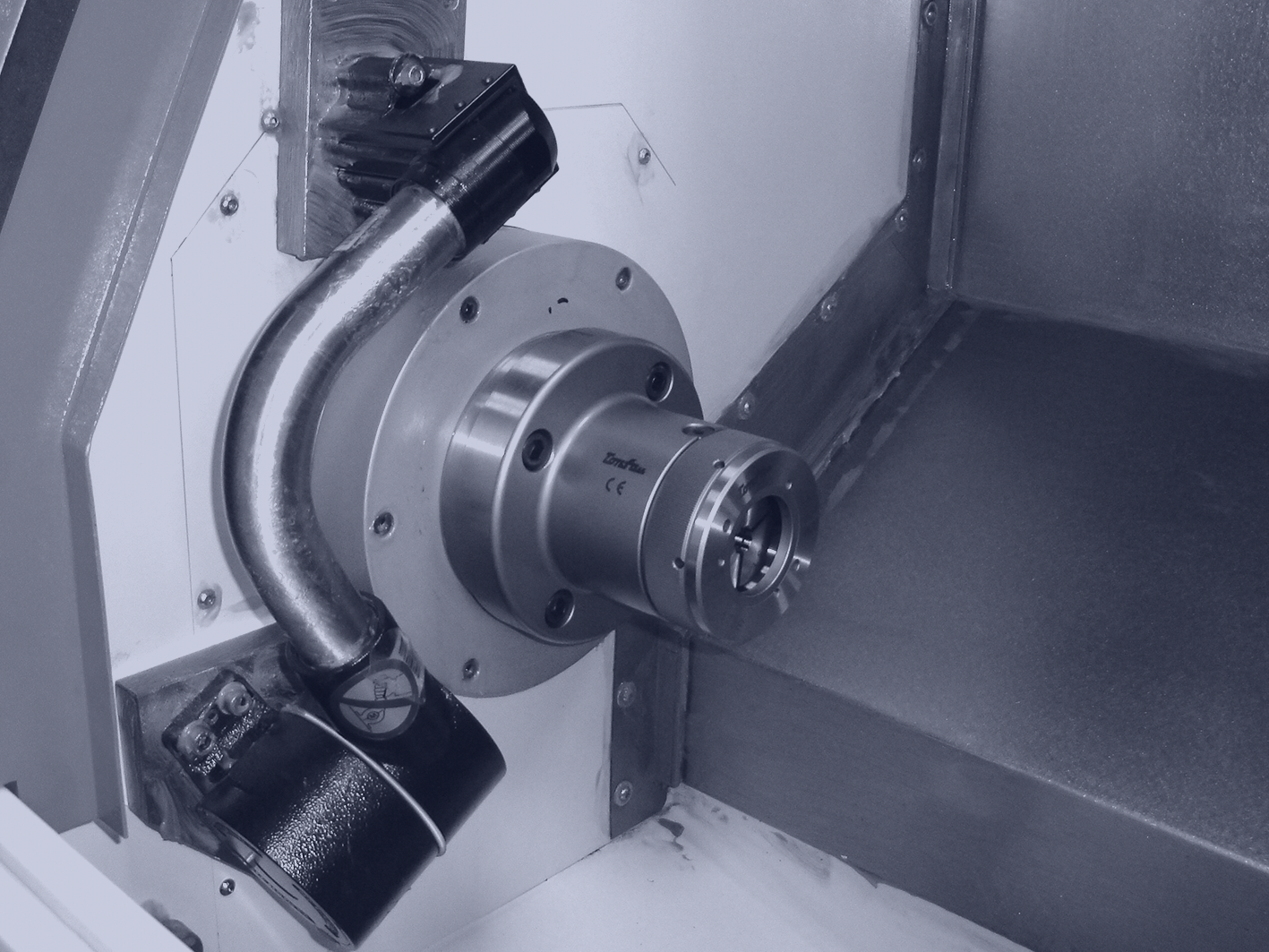

WDS 570 - immagine 3

WDS 570

WAGNER

Tornio a letto inclinato CNC

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-WDS-570.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Costruzione stabile in ghisa
    • Letto inclinato di 45°
    • Buona accessibilità
    • Corsa della contropunta su tutta la lunghezza
    • Grande alesaggio del mandrino ad alta velocità
    • Evacuatore trucioli integrato
    • Utensili motorizzati (versione A)

    Specifiche Tecniche WDS 570



    Specifiche tecniche WDS 570 570 x 500 570 x 850
    Peso netto / lordo, kg 570 570
    Max. Ø tornibile, mm 390 300
    Lunghezza massima di tornitura del pezzo, mm 450 758
    Corsa X, mm 225 226
    Corsa Z, mm 500 850
    Traslazione rapida dei motori di avanzamento X nel raggio, m / min 30 30
    Motori di avanzamento Z avanzamento rapido, m / min 30 30
    Foro mandrino, mm 74 74
    Passaggio attraverso il tirante, mm 54 54
    Velocità mandrino min./1 5.000 5.000
    Potenza motrice a 30 min ED, kW 15/18,5 12/15
    Attacco mandrino DIN 55026
    A 2-6    		 DIN 55026
    A 2-6
    Numero di strumenti 12 12
    Dimensione utensile esterno, mm 25×25 25×25
    Utensile interno Ø, mm 30/32 30
    Tempo di commutazione della torretta portautensili, sec. 0,8 0,8
    Pilone Ø, mm 80 80
    Cono della punteria MK4 MK4
    Colpo d’ariete, mm 312 800
    Dimensioni LxWxH, mm 3400x1850x1800 4650 x 1850 x 1800
    Peso netto / lordo, kg 3.200 4600
