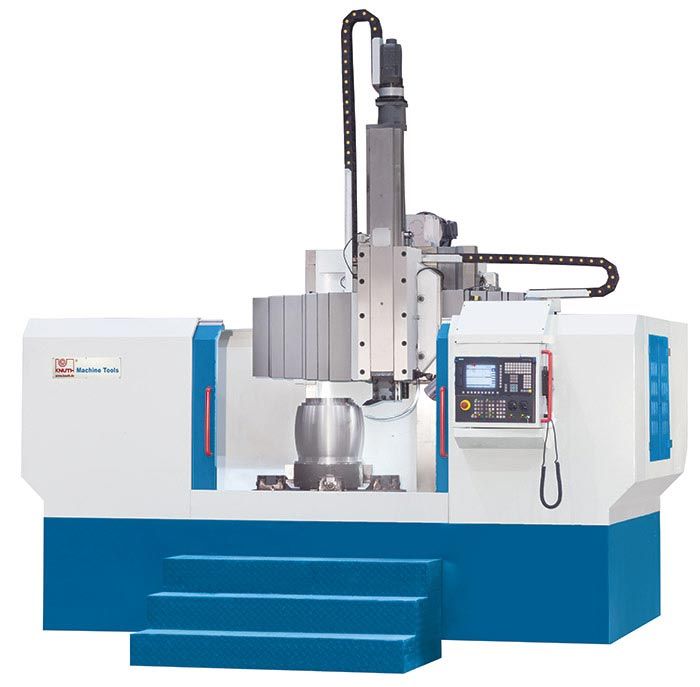

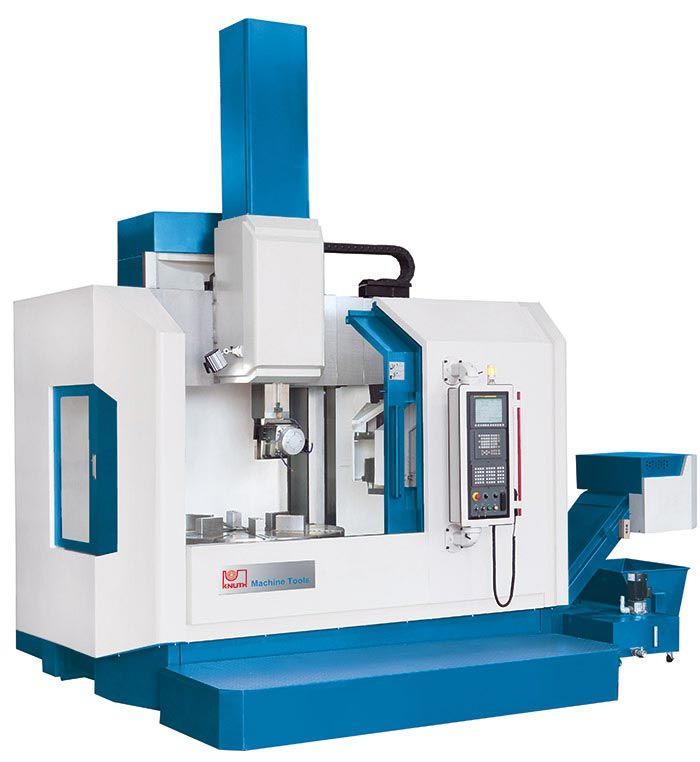

Verturn II VDM CNC

Descrizione

Dettagli

• telaio realizzato in ghisa grigia HT250 e sottoposto a trattamento termico
• guide rettangolari sovradimensionate, temprate ad induzione e controrivestite in plastica per uno scorrimento ottimale e senza vibrazioni
• tutti gli assi sono dotati di viti a ricircolo di sfere di costruttori primari
• bloccaggio traversa di tipo idraulico

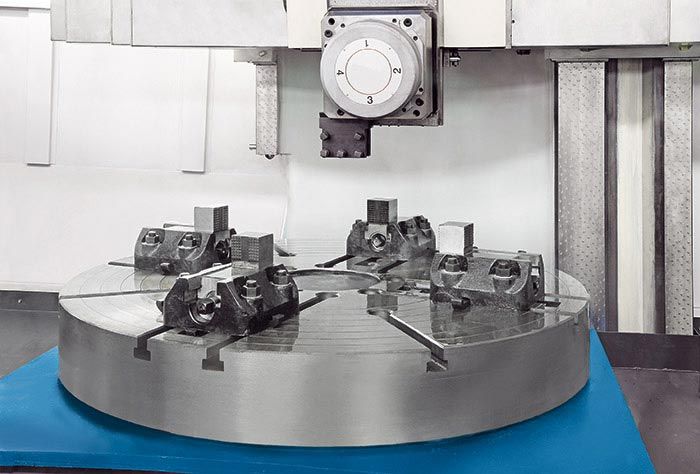

• mandrino a 4 griffe indipendenti con ottima accessibilità per bloccare senza problemi anche pezzi particolarmente pesanti e complessi
• macchina dotata del prestigioso e ben collaudato controllo 828 D SL
• motore principale con potenza sino a 45 kW e cambio di precisione con 4 livelli di velocità a variazione continua – grazie a questa configurazione è possibile ottenere valori di coppia particolarmente elevati (sino a 40000 Nm) per l’intera gamma di velocità
• l’area di lavoro è facilmente accessibile, grazie all’ampia apertura delle porte di sicurezza
• tutte le guide sono lubrificate mediante un sistema centralizzato
• un convogliatore di trucioli con relativa vasca di raccoglimento ed un cambio utensili automatico a 4 posizioni completano l‘ampia dotazione di serie

Controllo

• Il controllo SINUMERIK 828D è perfetto per l’installazione su centri di tornitura orizzontali e verticali con un canale di lavorazione e sino a 8 circuiti di misura. Oltre al mandrino portafresa e agli assi geometrici (asse X, Y e Z), si possono comandare in alternativa altri gruppi meccanici:

• torretta a revolver comandata da CNC
• Asse contropunta (con avanzamento al finecorsa fisso)
• Utensili motorizzati e modalità asse C per lavorazioni in piano e su pezzi cilindrici.
• asse Y (ortogonale oppure obliquo)
• Contromandrino con funzione mandrino sincrono per la lavorazione completa dei pezzi

• Con il SINUMERIK 828D avete a disposizione un controllo CNC progettato espressamente per l’impiego nei centri di tornitura e fresatura. Un’unica unità compatta racchiude CNC, PLC, interfaccia operativa e regolazione assi per sei circuiti di misura CNC. Il controllore dispone di numerose funzioni CNC, come le trasformazioni cinematiche ed un’efficiente gestione degli utensili.

• Il SINUMERIK 828D supporta un’ampia gamma di operazioni di foratura e fresatura soprattutto per fresatrici , anche su piani liberamente orientati e su pezzi cilindrici. Le prestazioni del controllo numerico e la nuova guida del movimento permettono di ottenere superfici a specchio con tempi di lavorazione ridottissimi nelle applicazioni dedicate alla costruzione di stampi. Nel progettare il SINUMERIK 828D sono state eliminate le funzionalità non indispensabili, come si nota, tra l’altro, dall’interfaccia operativa grafica. Per questo è particolarmente adatto anche all’impiego in officina. L’uso, la programmazione e la manutenzione non richiedono un lungo addestramento e si padroneggiano in breve tempo.

• Guida utente ottimizzata grazie a finestre di immissione CNC con immagini animate
• Scambio dati semplice grazie all’interfaccia USB, CF ed Ethernet sul frontalino del pannello
• Modem senza fili integrato per la sorveglianza ottimale del processo tramite telefono cellulare

Dotazione standard

• controllo Siemens 828 D
• volantino elettronico
• mandrino non autocentrante a 4 griffe
• cambio utensili automatico a 4 posizioni
• circuito di raffreddamento
• scambiatore di calore per l’armadio elettrico
• lampada spia
• convogliatore di trucioli
• unità idraulica
• refrigeratore olio
• lampada sull’area di lavoro
• attrezzi di servizio
• manuale d’uso
