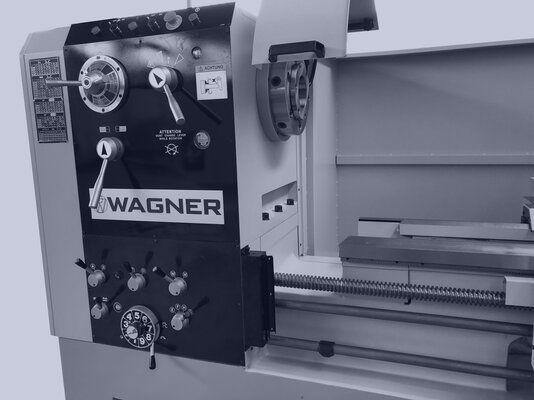

Serie WDR 440 / 490

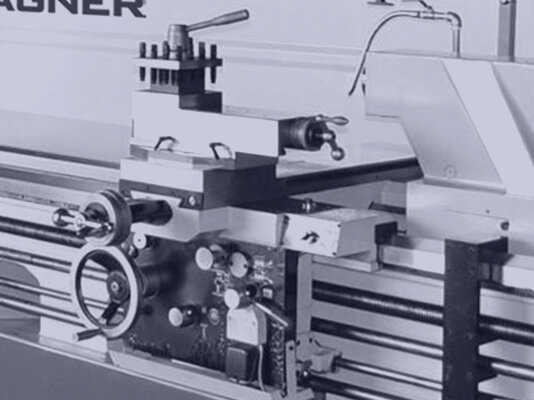

Serie WDR 440 / 490 - immagine 2

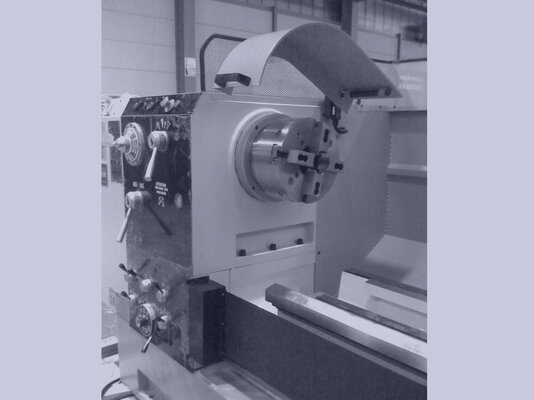

Serie WDR 440 / 490 - immagine 3
Serie WDR 440 / 490 - immagine 4

Serie WDR 440 / 490

WAGNER

Tornio convenzionale

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-WDR-440-490.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Design compatto con basamento pesante
    • Freno motore mandrino
    • Robusta contropunta con bloccaggio rapido
    • Foro mandrino fino a 155 mm (optional)
    • Mandrino idraulico (optional)
    • Diverse lunghezze bancale
    • Velocità massima fino a 1.000 giri/min.

    Specifiche Tecniche Serie Serie WDR 440 / 490



    Specifiche tecniche WDR 440 440 VS 490 490 VS
     Altezza centrale, mm 440 440 490 490
     Larghezza del picco,
     mm    		 1100 – 10000 1100 – 10000 1100 – 10000 1100 – 10000
    Torn.Ø slitta trasversale, mm 640 640 740 740
     Turnitura Ø sul letto, mm 880  880 980  980
     Tornitura Ø /
     lunghezza sopra
     offset, mm    		 1170  1170 1270  1270
     Larghezza letto, mm 458  458 458  458
     Foro mandrino,
     mm    		 105 (155)  105 (155) 105 (155)  105 (155)
     Portamandrino A 2-11  A 2-11 A 2 – 11  A 2-11
     Potenza motrice, kW 12 (15) (22) 22 12 (15) (22) 22
     Gamme 12  3 12 3
     Gamma di velocità,
     min-1    		 12 – 1000  12 – 1000 12 – 800  12 – 800
     Feed longitudinali,
     mm / giro    		 0,5 – 0,7  0,05 – 0,7 0,05 – 0,7  0,5 – 0,7
     Velocità di
     avanzamento della
     Croce, mm / giro    		 0,025 – 0,35 0,025 – 0,35 0,025 – 0,35  0,025 – 0,35
     Passo del filo:
     metrico, mm    		 8 – 14  8 – 14 8 – 14  8 – 14
     Whitworth, Gg/1″ 2 – 28 2 – 28 2 – 28  2-28
     Modulo, mod. 0,5 – 7  0,5 – 7 0,5 – 7  0,5 – 7
     Diametral Pitch,D.P. 4 – 56  4 – 56 4 – 56  4 – 56
     Slitta trasversale, mm 390  390 490  490
     Scivolo superiore, mm 240  240 240  240
     Spoletta, mm 210  210 210  210
     Diametro del manicotto,
     mm    		 105  105 105  105
     Cono nella spoletta
     della contropunta    		  MK 6  MK 6 MK 6 MK 6
     Dimensione
     (L x L x A), mm    		 2700 – 11700 x 1250 x 1500  2700 – 11700 x 1250 x 1500 2700 – 11700 x 1250 x 1550  2700 – 11700 x  1250 x 1550
     Peso netto, kg 3300 – 11900  3300 – 11900 3300 – 11900  3300 -11900
