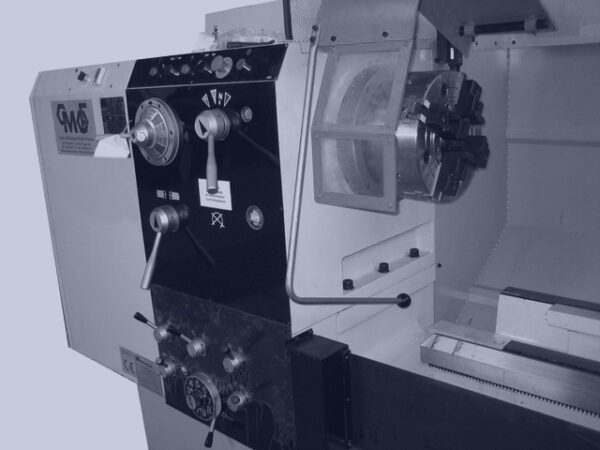

Serie WDR 330 / 380

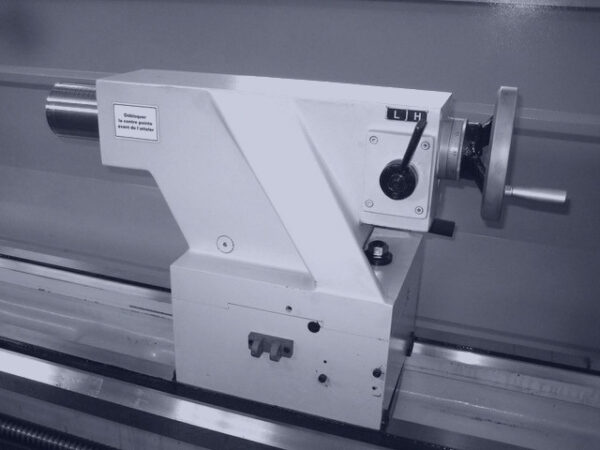

Serie WDR 330 / 380 - immagine 2
Serie WDR 330 / 380 - immagine 3
Serie WDR 330 / 380 - immagine 4

Serie WDR 330 / 380

WAGNER

Tornio convenzionale

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-WDR-330-380.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Struttura compatta con basamento pesante
    • Contro albero a 3 stadi o velocità continua (serie VS)
    • Diverse lunghezze bancale
    • Bancale più largo
    • Foro mandrino grande fino a 130 mm (optional)
    • Mandrino idraulico (optional)

    Specifiche Tecniche Serie WDR 330 / 380



    Specifiche tecniche 330 330 VS 380 380 VS
     Altezza delle punte,
     mm    		 330 330 380 380
     Distanza tra le punte, mm 1000-6000 1000-6000 1000-6000 1000-6000
     Ø torn. sulla slitta trasversale, mm 410 410 510 510
     Ø torn. su bancale,
     mm    		 660 660 760 760
     Ø torn. sull’incavo del bancale, mm 900 / 900 / 1000 / 1000 /
     Larghezza bancale, mm 410 410 410 410
     Foro mandrino,
     mm    		 104
    (130)    		 104
    (130)    		 104
    (130)    		 104
    (130)
     Spindelnase 8
    (11)    		 8
    (11)    		 8
    (11)    		 8
    (11)
     Potenza motore,
     kW    		 7,5
    (11,5)
    (15)    		 18 7,5
    (11)
    (15)    		 18
    Gamme 12 2 12 2
     Gamma di velocità,
     min-1    		 25 – 1250 50 – 1500 25 – 1250 50 – 1000
    Avanzamento long. mm/U 0,05 – 0,7 0,05 – 0,7 0,05 – 0,7 0,5 – 0,7
     Avanzamento trasv. mm/U 0,025 – 0,35 0,025 – 0,35 0,025 – 0,35 0,025 – 0,35
     Passo della filettatura:
    metrico, mm    		 0,8 – 14 0,8 – 14 0,8 – 14 0,8 – 14
     Whitworth, Gg/1″ 2 – 28 2 228 2 – 28 2 -28
     Modul, mod. 0,5 – 7 0,5 – 7 0,5 – 7 0,5 – 7
     Diametral Pitch,D.P. 4 – 56 4 – 56 4 – 56 4 – 56
     Slitta trasv., mm 380 380 380 380
     Slitta superiore, mm 255 255 255 255
     Pinolenweg, mm 180 180 180 180
    Diam. canotto,
     mm    		 75 75 75 75
    Cono MK  MK 5  MK 5 MK 5  MK 5
     Dimensioni (L x L x A), mm 2800-7800 x 1400 x 1630 2800-7800 x 1400 x 1630 2800-7800 x 1400 x 1730 2800-7800 x 1400 x 1730
     Peso, kg 2400-6000 2400- 6000 24000-6000 2400-6000
