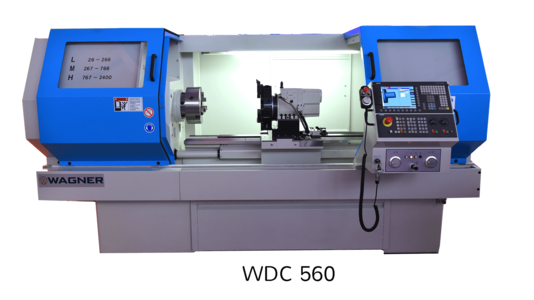

Serie WDC

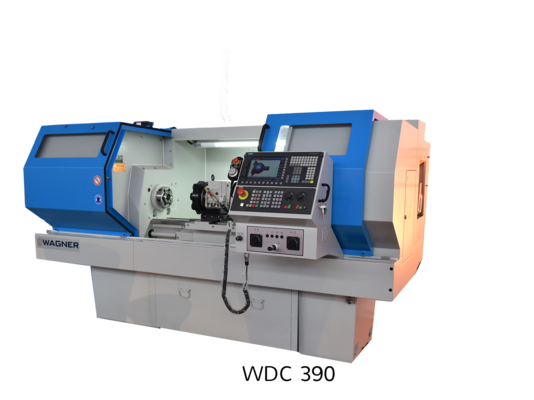

Serie WDC - immagine 2
Serie WDC - immagine 3
Serie WDC - immagine 4
Serie WDC - immagine 5
Serie WDC - immagine 6

Serie WDC

WAGNER

Tornio a letto piatto CNC

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-WDC.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Torni ad auto-apprendimento
    • Sistema modulare
    • Ergonomia ottimale
    • Utensili motorizzati
    • Diversi sistemi di porta-utensili
    • Diverse torrette



    Dotazione standard

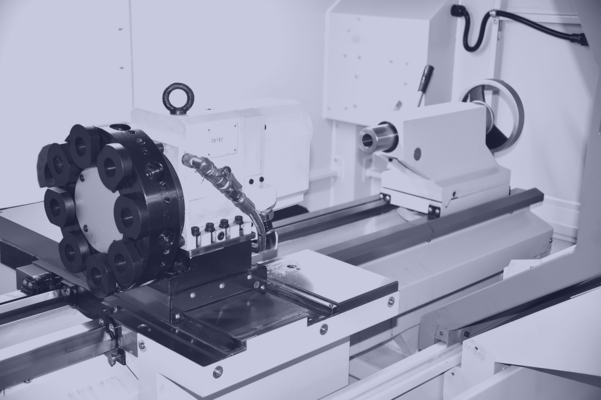

    • Torretta a 8 stazioni per utensili motorizzati VDI 20
    • velocità max 4000 rpm.

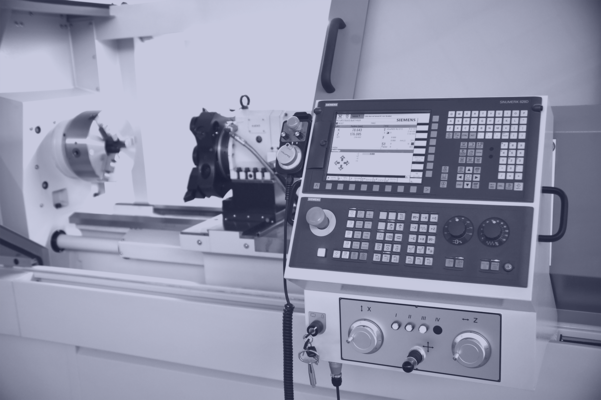

    • Controllo CNC Siemens 828
    • 2 volantini separati anche sul pannello di controllo
    • 1 volantino mobile
    • Commutazione automatica
    • Velocità di taglio costante
    • Guide letto temprate a induzione, rettificate e
    • Contro-rivestito con Turcite
    • Vite a ricircolo di sfere di precisione temprata e rettificata
    • Protezione del mandrino del tornio assicurata elettricamente
    • Contropunta manuale, cannotto MK 5
    • Lubrificazione centralizzata automatica delle guide
    • Interfaccia RS 232
    • Impianto refrigerante completo
    • Luce macchina
    • Completamente chiuso con 2 porte scorrevoli e finestra di visualizzazione
    • in vetro di sicurezza
    • 1 set di viti di livellamento con piastra di regolazione
    • Cassetta portautensili con attrezzi operativi
    • Istruzioni operative / istruzioni di programmazione
    • Norma CE
    • Apparecchiature elettriche 400 V. / 50 Hz

    Specifiche Tecniche Serie WDC



    Specifiche tecniche WDC 390 460 560 660 760
     Diam. max. eseguibile
     sul bancale, mm    		 390 460 560 660 760
     Diam. max. di
     tornitura sulla
     slitta trasversale, mm    		 240 295 390 460 560
     Max. Diametro
     tornibile nel ponte,
     mm    		 – – 810 960 1060
     Distanza max. tra le
     punte:      		 1250 1250 1000/
    1500/ 2000/
    3000    		 1500/
    2000/ 3000/
    4000    		 1500/
    2000/ 3000/
    4000
     Nasello mandrino D
     “Camlock” dim.    		 6 6 8 11 11
     Foro mandrino, mm 54 54 80 105 105
     Gamma di velocità: 2 autom. Stufen, min-1 12 – 3500 3 autom. Stufen, min-119 – 3500 3 autom. Stufen, min-1 20 – 2400 3 autom. Stufen, min-1 26 – 2000 3 autom. Stufen, min-1 26 – 2000
     Larghezza bancale,
     mm    		  270  318  345  480  480
     Corsa canotto, mm  155  140  180  300  300
     Cono canotto della
     contropunta    		  MK 4  MK 5  MK 5  MK 6  MK 6
     Canotto contropunta
     Ø, mm    		 58 73 75 105 105
     Motore mandrino AC
     FAGOR / SIEMENS    		 5,5 / 7 5,5 / 7 7,5 (WDC 560 x 3000 11) / 9 1-15 / 15 11-15 / 15
     Avanzamento rapido
     asse Z, mm/min:    		 9000 9000 7000 7000 7000
     Avanzamento rapido
     asse X, mm/min:    		 10000 10000 5000 5000 5000
     Precisione di
     ripetibilità, mm    		 0,005 / 300 0,005 / 300 0,005 / 300 0,005 / 300 0,005 / 300
     Precisione di
     posizionamento, mm    		 0,01 / 300 0,01 / 300 0,01 / 300 0,01 / 300 0,01 / 300
     Dimensioni su richiesta su richiesta su richiesta su richiesta su richiesta
     Peso su richiesta su richiesta su richiesta su richiesta su richiesta
