Serie WDC A

WAGNER

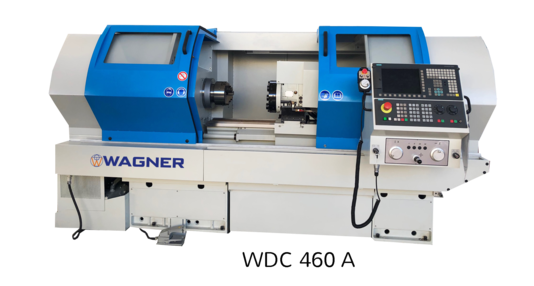

Tornio a letto piatto CNC

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-WDC-A.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Torni ad auto-apprendimento
    • Sistema modulare
    • Numero di giri alti
    • Foro mandrino grande
    • Utensili motorizzati
    • Diverse torrette



    Dotazione standard

    • Torretta a 8 stazioni per utensili motorizzati VDI 20 velocità max 4000 rpm.
    • Controllo CNC Siemens 828
    • 2 volantini separati anche sul pannello di controllo
    • 1 volantino mobile
    • Commutazione automatica
    • Velocità di taglio costante
    • Guide letto temprate a induzione, rettificate e Contro-rivestito con Turcite
    • Vite a ricircolo di sfere di precisione temprata e rettificata
    • Protezione del mandrino del tornio assicurata elettricamente
    • Contropunta manuale, cannotto MK 5
    • Lubrificazione centralizzata automatica delle guide
    • Interfaccia RS 232
    • Impianto refrigerante completo
    • Luce macchina
    • Completamente chiuso con 2 porte scorrevoli e finestra di visualizzazione in vetro di sicurezza
    • 1 set di viti di livellamento con piastra di regolazione
    • Cassetta portautensili con attrezzi operativi
    • Istruzioni operative / istruzioni di programmazione
    • Norma CE
    • Apparecchiature elettriche 400 V. / 50 Hz



    Specifiche Tecniche Serie WDC A



    Specifiche tecniche WDC 460 A 560 A
    Diam. max. eseguibile
    sul bancale, mm    		 460 560
    Diam. max. di tornitura sulla
    slitta trasversale, mm    		 635 mm  810 mm
    Diam. max. di tornitura
    nel ponte, mm    		 285 mm 390 mm
    Lunghezza di svolta, max. 860 mm 630 / 1140 / 1650 mm
    Distanza max. tra le punte: 1250 mm 1000 / 1500 / 2000 mm
     larghezza letto  318 mm  345 mm
    naso mandrino DIN 55026 Größe
    A2-6    		 DIN 55026
    Größe A2-8
    mandrino powerde  62 mm  87 mm
    Gamma di velocità mandrino 4500 U/min. 3500 U/min.
    contropunta cannotto cono MK 5 MK 5
    corsa cannotto 140 mm 200 mm
    Diametro cannotto 73 mm 75 mm
    Motore mandrino 9/11 kW 15/18 kW
    Attraversare l’asse Z. 900 mm 1190 mm
    Avanzamento rapido asse Z 7000 mm/min. 7000 mm/min.
    Avanzamento rapido asse X 5000 mm/min. 5000 mm/min.
    Precisione di ripetibilità, mm +/- 0,005 mm +/- 0,005 mm
    Precisione di posizionamento, mm +/- 0,01 mm +/- 0,01 mm
    Dimensioni (LxLxA) : 1250 3330 x 2100 x 2230 mm 2970 / 3670 /
    4170 x 2100 x 2230 mm
    Peso ca. 2200 kg ca.
    2700 / 2900 / 3200 kg
