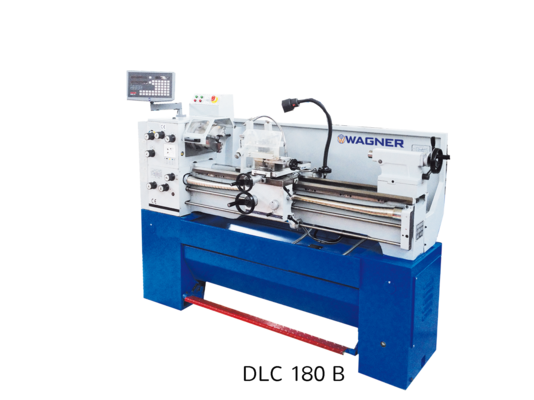

Serie DLC

Descrizione

Dettagli

Specifiche tecniche DLC	180 B	200 B
Altezza centrale, mm	180	200
Larghezza del picco, mm	1000	1000 / 1500
Tornitura Ø su slitta trasversale, mm	360	400
Turnitura Ø sul letto, mm	220	210
Larghezza letto, mm	220	590
Foro mandrino, mm	38	80
Supporto mandrino DIN 55029	KK 5	KK 8
Potenza motrice, kW	2,2	5,5
Numero di velocità	9	12
Campo di velocità di funzionamento, U/min	60 – 2000	40 – 1600
Avanzamento longitudinale, mm/giri	0,032 – 0,44	0,059 – 0,831
Avanzamento trasversale, mm/giri	0,016 – 0,22	0,019 – 0,271
Divisione a scala assi X e Z, mm	0,05	0,05
Passo della filettatura: metrico, mm	20 / 0,25-9	21 / 0,5-7
Whitworth, Gg/1”	33 / 4-72	32 / 4-56
Modulo, mod.	12 / 0,25-3,5	21 / 0,5 / 7
Diametral Pitch,D.P.	30 / 9-144	32 / 4-32
Corsa canotto, mm	70	150
Codolo conico nel canotto della contropunta	MK 3	MK 4
Dimensioni Lg x L x A, mm	1550 x 800 x 1300	2150/2650 x 1050 x 1380
Peso netto, kg	900	2200 / 2400
