Roturn 400 C

Descrizione

Dettagli

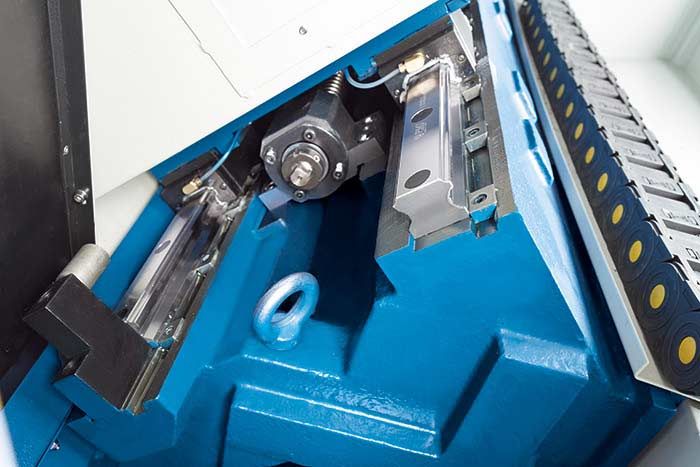

• il pesante telaio con bancale inclinato garantisce un’ottima rigidità con una facile rimozione dei trucioli
• guide lineari di precisione sugli assi X e Z assicurano stabilità e precisione, anche in caso di carichi elevati
• l’area di lavoro è carenata ma è facilmente accessibile grazie all’ampia porta scorrevole
• a prova di futuro: il controllo Siemens 828 D Basic è in grado di soddisfare tutte le esigenze della tecnologia CNC attuale

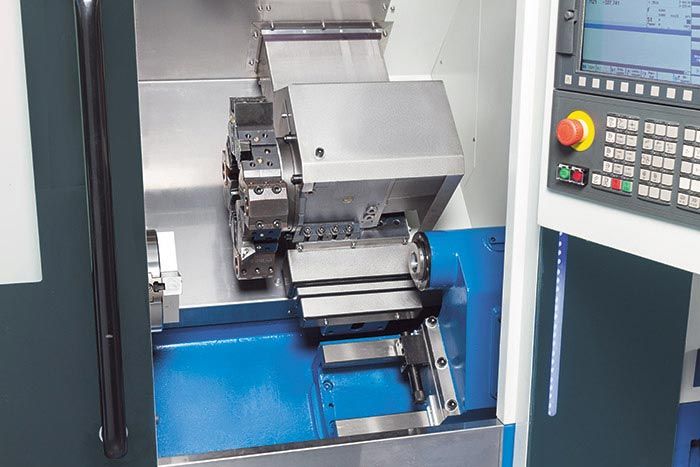

• la torretta portautensili a revolver a 8 posizioni consente di ottenere un’ampia gamma di lavorazioni ed un cambio utensili molto preciso
• un potente motore mandrino da 15 kW assicura un elevato valore di coppia su tutta la gamma di velocità
• autocentrante idraulico a 3 griffe da 200 mm con foro passante
• contropunta con cannotto ad azionamento idraulico e corsa max. 85 mm
• un affidabile sistema centralizzato automatico provvede alla lubrificazione delle guide

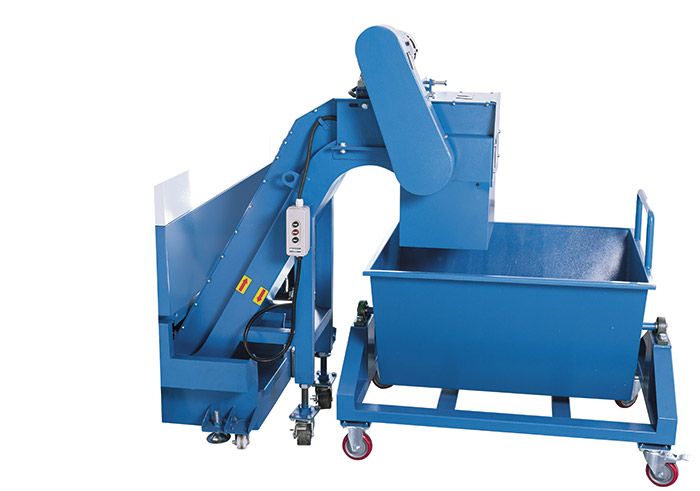

• Il nastro trasportatore a cerniera ed il potente sistema di raffreddamento sono inclusi nella dotazione standard

Ampiamente collaudato:

• interfaccia utente semplice e con finestre di dialogo
• gamma completa di cicli tecnologici
• prestazioni e precisione elevate

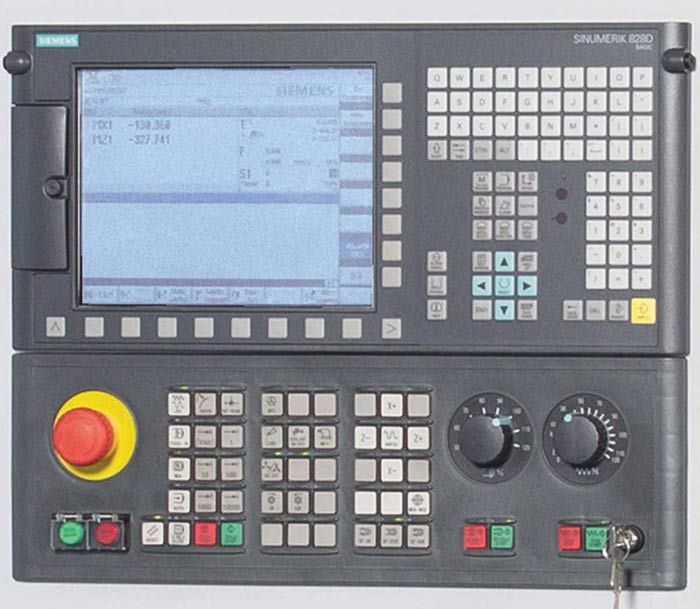

Controllo Siemens 828 D Basic

• CNC con pannello operatore compatto, robusto ed esente da manutenzione con software di sistema dedicato per la tecnologia di tornitura, fresatura e rettificatura.
• Pannelli operatore robusti e di qualità elevata in lega di magnesio con grado di protezione IP65
• Pannello operatore esente da manutenzione, ad es. senza ventilatore, senza batteria o disco rigido
• Massima precisione di lavorazione con precisione NANO FP 80 bit
• Nuova superficie operativa SINUMERIK Operate, analoga al SINUMERIK 840D sl
• ShopTurn/ShopMill: tempi di programmazione più brevi nella realizzazione di singole parti e piccoli lotti
• Advanced Surface: le migliori superfici dei pezzi con tempo di elaborazione minimo grazie a nuove e potenti funzioni CNC
• SINUMERIK MDynamics la nuova funzione Superficie avanzata: per ottenere superfici di prezzo perfette nel minor tempo di lavorazione nelle applicazioni di fabbricazione di forme
• Program GUIDE (GUIDA programma): il tempo di lavorazione più veloce e il massimo di flessibilità per produzioni in grande serie
• Straordinaria gamma di cicli tecnologici – dalla lavorazione di profili di tornitura e fresatura qualsiasi con riconoscimento del materiale residuo fino alle misure di processo
• G-Tech è un pacchetto di rettifica con numerose funzioni CNC, dal modello entry-level economico fino alle macchine ad elevata produttività
• Elementi animati: operazione unica e aiuto programmazione con sequenze animate
• opzioni di trasferimento dati via chiavetta USB, scheda CF e rete (Ethernet)
• Il SINUMERIK Integrate for production Access MyMachine /Ethernet consente la diagnostica remota in tutto il mondo
• Easy Message: modem senza fili integrato per la sorveglianza ottimale del processo e massima disponibilità della macchina tramite messaggi di testo (SMS)
• Easy Extend: gestione flessibile di aggregati macchina, ad es. un asse A/divisore
• Pianificatore di manutenzione: segnalazione delle attività di manutenzione pendenti in base agli intervalli di manutenzione impostati

Funzioni:

• Varianti di pannello operatore per custodia orizzontale o verticale
• Sensore di prossimità/di distanza per controllo display intelligente
• Tastiera CNC completa QWERTY integrata con tasti a corsa ridotta
• Interfaccia Ethernet supplementare sul retro del CNC per il collegamento fisso alla rete di fabbrica
• Interfaccia USB supplementare sul lato posteriore del CNC per pulsantiera di macchina
• PLC integrato in base al set di comandi del SIMATIC S7-200 con programmazione “schema a contatti” (Ladder Steps)
• Interfaccia I/O su base PROFINET per il collegamento della periferia PLC e della pulsantiera di macchina
• Fino a 5 assi/mandrini
• 1 mandrino analogico
• 1 canale di elaborazione/gruppo di modi operativi
• Gestione utensili integrata con controllo vita utensile
• Pagine utente programmabili con SINUMERIK Integrate for engineering Run MyScreens (Easy Screen)
• SINUMERIK Integrate for engineering Run MyRobot /EasyConnect per un facile collegamento di robot e sistemi di manipolazione
• Metodo di archiviazione dati integrato per un semplice aggiornamento dei dati

Dotazione standard

• controllo Siemens 828 D Basic
• mandrino di bloccaggio idraulico a 3 griffe 200 mm con foro
• contropunta idraulica
• lubrificazione centralizzata automatica
• convogliatore di trucioli a cerniera
• scambiatore di calore per l’armadio elettrico
• area di lavoro carenata
• lampada a LED
• circuito di raffreddamento
• pistola ad aria compressa
• pistola per refrigerante
• attrezzi di servizio
• manuale d‘uso
