LabTurn 2028

Descrizione

Dettagli

La soluzione compatta e di uso estremamente semplice per operazioni di tornitura.

Il tornio LabTurn si adatta in modo straordinario alla didattica specializzata per i controlli numerici, ma anche per la produzione di pezzi di precisione in piccole serie
telaio completo di bancale inclinato e realizzato in robusta ghisa grigia, per conferire alla macchina una stabilità ed una rimozione dei trucioli ottimali
guide lineari di precisione garantiscono la massima robustezza ed accuratezza di lavorazione

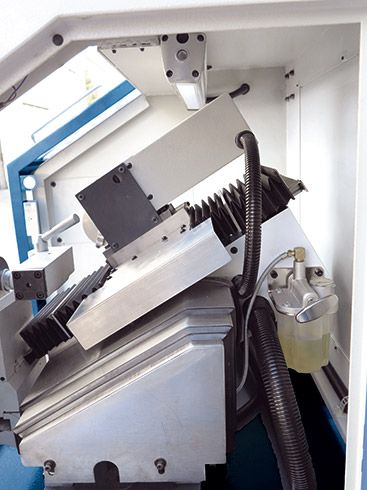

un sistema di lubrificazione centralizzata minimizza la necessità di manutenzione
la carenatura completa garantisce la massima sicurezza ed accessibilità grazie alle ampie porte scorrevoli
CNC di controllo della produzione di altissima affidabilità

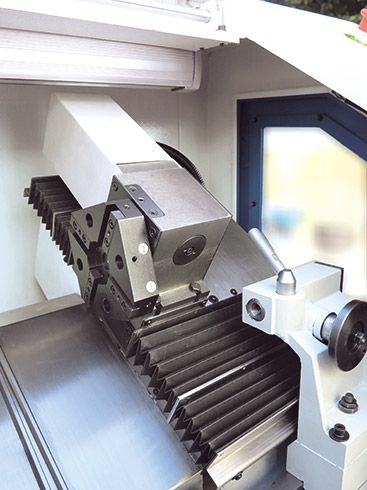

Torretta cambiautensili a 8 posizioni del tipo a revolver, ognuna con 4 utensili per lavorazione interna + 4 per lavorazione esterna

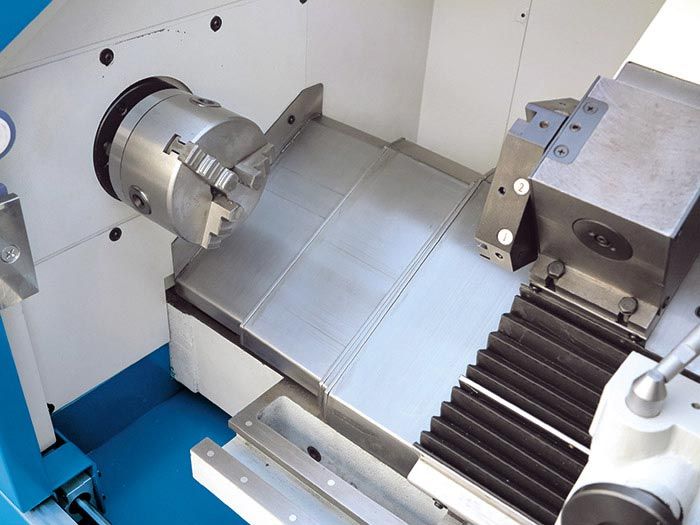

autocentrante a 3 griffe da 100 mm e contropunta robusta forniti di serie

Controllo

Calcoli effettuati a 80-Bit-NanoFP – precisione senza errore interno di arrotondamento
elevata capacità di calcolo e cicli tecnologici ottimizzati nel sistema di comando garantiscono le sorprendenti prestazioni della serie 808
l’estrema precisione realizzata mediante funzioni di regolazione rapida ed intelligente, assicura non solo una straordinaria qualità delle superfici lavorate, ma riducono notevolemente il carico meccanico della macchina.

funzioni CNC potenti ed autoesplicative con per una precisione elevata sul pezzo e tempi di lavorazione ridotti
la funzionalità di supporto “programGuide Basic“, consente una programmazione semplice mediante maschere cicli con supporto grafico ed un comodo calcolatore per profili
il controllo consente il riutilizzo di parti di programma di altri controlli che supportano il sistema di codici ISO
il Sinumerik Operate Basic, completamente rinnovato, per la sua struttura di programmazione mediante menu è fortemente basato sulla filosofia di comando del sistema operativo più grande Sinumerik Operate
l’interfaccia sulla parte frontale del pannello di comando consente di utilizzare una USB-Memory-Sticks per trasferire in modo semplice parti di programma e dati utensili relativi all’attività lavorativa giornaliera
la superficie di comando consente il cambio di lingua online
come la Siemens High-End-CNC anche questa serie è dotata di interruttori ergonomici di override di tornitura
la tastiera robusta convincente, in quanto i microtasti utilizzati rendono la tastiera a membrana eccellente in termini di tattilità

Dotazione standard

Area utile di lavoro
Lunghezza del pezzo (max.)	280 mm
Ø max di tornitura sul bancale	200 mm
Diametro max. di tornitura sul carrello	90 mm
Corsa
Corsa asse X	86 mm
Corsa asse Z	155 mm
Mandrino principale
Gamma di velocità	100 – 3.000 1/min
Attacco mandrino	MK 3
Foro mandrino	20 mm
Diametro autocentrante	100 mm
Avanzamento rapido
Avanzamento rapido asse X	2.000 mm/min
Avanzamento rapido asse Z	2.000 mm/min
Avanzamento
Velocità d’avanzamento asse X	1.000 mm/min
Velocità d’avanzamento asse Z	1.000 mm/min
Coppia max. motore d‘avanzamento assi X	2,2 Nm
Coppia max. motore d‘avanzamento assi Z	2,2 Nm
Portautensili
Posizioni utensili	4 pz
Dimensioni codolo	8×8 mm
Diametro portabareno	12 mm
Precisioni
Precisione di posizionamento asse X	0,022 mm
Precisione di posizionamento asse Z	0,022 mm
Ripetibilità asse X	0,01 mm
Ripetibilità asse Z	0,01 mm
Contropunta
Diametro cannotto contropunta	20 mm
Corsa cannotto contropunta	30 mm
Cono contropunta	MK 2
Potenza d’azionamento
Potenza motore azionamento principale	1 kW
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)	1,4×0,9×1,85 m
Peso	360 kg
