Forceturn

KNUTH

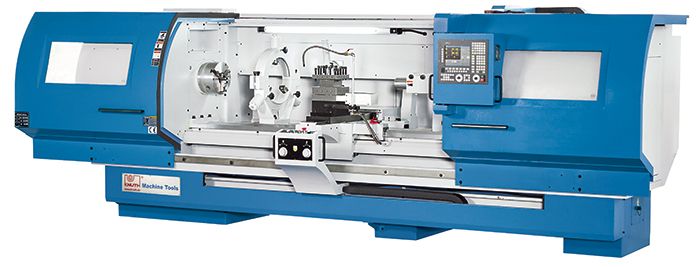

Tornio a letto piatto CNC
Potenti e maneggevoli, con distanza tra le punte sino a 5.100 mm

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • il bancale della macchina, realizzato con tecnologie ampiamente collaudate, si contraddistingue per le guide di scorrimento sovradimensionate, temprate, rettificate e controrivestite
    • mandrino dotato di potente servomotore per pezzi pesanti sino a 1.700 kg
    • velocità mandrino a programmazione e variazione continua, con cambio a 3 marce
    • il controllo Fagor 8055i A-TC risulta convincente grazie alla programmazione dei cicli di lavorazione, intuitiva e di rapido apprendimento ed al comodo editor di profili per la lavorazione singola o in serie di pezzi complessi
    • massima sicurezza operativa grazie alla straordinaria funzione di simulazione grafica

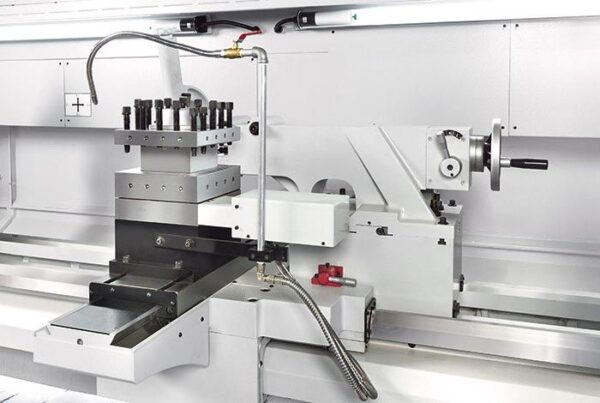

    • robusta torretta portautensili a 4 posizioni, automatica e servoassistita, per un cambio utensile comandato dal controllo
    • 2 volantini elettronici sul pannello dei comandi per azionare manualmente la macchina e per allestirla con i diversi pezzi o utensili in modo molto rapido
    • la dotazione standard prevede un potente impianto di raffreddamento ed un sistema centralizzato di lubrificazione automatica

    Controllo

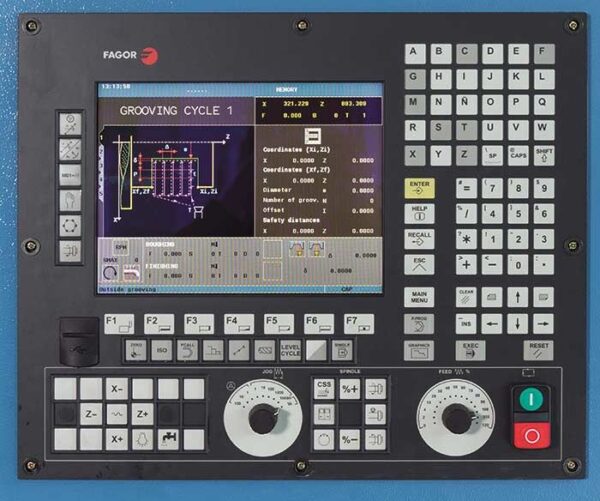

    • I controlli numerici FAGOR 8055 sono facili da usare e da gestire
    • È disponibile un programma grafico di modifica profilo per facilitare l’immissione del contorno. Il contorno che si deve produrre può essere creato facilmente usando le informazioni di disegno dei pezzi
    • I cicli visualizzati graficamente possono essere usati individualmente oppure collegati all’interno di una applicazione utente
    • Il controllo di ciclo Fagor 8055i/A Versione TC è un potente CNC specificatamente progettato per le applicazioni più difficili di macchina utensile. La sua capacità di calcolo e velocità alta garantiscono la massima potenza e maggiore flessibilità di programmazione.
    • Programma di modifica profilo
    • È possibile anche la programmazione DIN ISO
    • Cicli fissi con opzioni per la definizione di geometria grafica
    • con ciclo filetto a più principi
    • Riparazione filetto con ciclo
    • Simulazione grafica con visualizzazione corpo solido, anche simultaneamente per la modifica
    • Gestione utensili facile da usare
    • Porta USB
    • Porta RS232
    • Funzione Look-Ahead (75 blocchi)
    • Tempo elaborazione blocco: 1,5 ms
    • CompactFlash con espansione di memoria sino a 2 GB
    • Funzione asse C opzionale preparata per torni
    • Memoria utente opzionale sino a 1 MB di RAM
    • Codifiche M libere opzionali, ingresso e uscita

    Dotazione standard

    • controllo Fagor 8055i FL-TC
    • 2 volantini elettronici

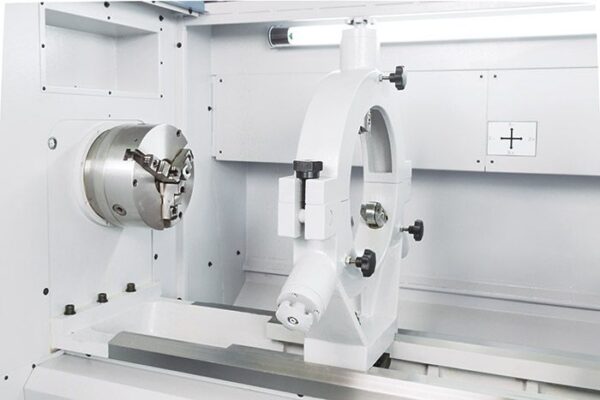

    • autocentrante a 3 griffe da 300 mm
    • cambio automatico a 3 marce
    • torretta servoassistita a 4 posizioni
    • circuito di raffreddamento
    • sistema di lubrificazione centralizzata
    • contropunta
    • lampada
    • attrezzi di servizio
    • manuale d’uso e di programmazione

    Specifiche Tecniche Forceturn



    Specifiche tecniche Forceturn 630.15 630.30 630.50 800.15 800.30 800.50
    Area utile di lavoro
    Ø max di tornitura sul bancale 670 mm 670 mm 670 mm 818 mm 818 mm 818 mm
    Ampiezza bancale 450 mm
    Altezza punte 335 mm 335 mm 335 mm 420 mm 420 mm 420 mm
    Diametro max. di tornitura sul carrello 400 mm 400 mm 400 mm 570 mm 570 mm 570 mm
    Lunghezza max. del pezzo 1.600 mm 3.100 mm 5.100 mm 1.600 mm 3.100 mm 5.100 mm
    Corsa
    Corsa asse X 450 mm
    Corsa asse Z 1.500 mm 3.000 mm 5.000 mm 1.500 mm 3.000 mm 5.000 mm
    Mandrino principale
    Gamma di velocità 27 – 2.250 1/min 27 – 2.250 1/min 27 – 2.250 1/min 20 – 1.500 1/min 20 – 1.500 1/min 20 – 1.500 1/min
    Attacco mandrino D1-8 D1-8 D1-8 A1-11 A1-11 A1-11
    Foro mandrino 85 mm 85 mm 85 mm 105 mm 105 mm 105 mm
    Avanzamento rapido
    Avanzamento rapido asse X 5.000 mm/min
    Avanzamento rapido asse Z 5.000 mm/min
    Portautensili
    Posizioni utensili 4 pz
    Precisioni
    Precisione di posizionamento asse X 0,015 mm
    Precisione di posizionamento asse Z 0,015 mm 0,02 mm 0,03 mm 0,015 mm 0,02 mm 0,03 mm
    Ripetibilità asse X 0,007 mm
    Ripetibilità asse Z 0,007 mm 0,01 mm 0,015 mm 0,007 mm 0,01 mm 0,015 mm
    Contropunta
    Cono contropunta CM 5
    Diametro cannotto contropunta 105 mm
    Corsa cannotto contropunta 170 mm
    Potenza d’azionamento
    Potenza motore azionamento principale 15 kW
    Azionamento principale, carico costante 22 kW
    Potenza motore X 2 kW
    Potenza motore Z 3,6 kW
    Assorbimento totale 40 kVA
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 4×2,25×2,25 m 5,5×2,25×2,25 m 7,5×2,25×2,45 m 4×2,25×2,25 m 5,5×2,25×2,25 m 7,5×2,25×2,45 m
    Peso 4.100 kg 5.600 kg 7.600 kg 4.500 kg 6.000 kg 8.000 kg
