ABS L

KNUTH

Sega a nastro orizzontale automatica
Per tagliare in serie in modo completamente automatico, economico ed assolutamente affidabile

SCARICA LA BROCHURE





    Categorie: ,

    Descrizione

    Dettagli

    • una stabile struttura in acciaio, dotata di guide lineari di alta qualità, costituisce il telaio macchina molto resistente alle torsioni
    • sistema d’avanzamento materiale collaudato, equipaggiato con rulli di scorrimento pezzo temprati e sistema di bloccaggio pezzo idraulico
    • l’avanzamento idraulico dell’arco di segatura, realizzato con tecnologia avanzata e dotato di un nuovo sistema di regolazione della pressione, consente di ridurre i tempi di ogni tipo di lavorazione – velocità d’avanzamento a variazione continua e sistema di regolazione della pressione di taglio
    • tutti parametri necessari per il funzionamento della macchina sono indicati direttamente sulla valvola di controllo e sono di semplice impostazione
    • il sistema ottico di rilevazione dell’altezza pezzo consente di percorrere i tratti vuoti con avanzamento rapido, di azionare l’avanzamento di lavoro nel momento giusto e di limitare la corsa dell’arco – in modo automatico per alleggerire il lavoro dell’operatore

    Dotazione standard

    • nastro di segatura
    • contapezzi
    • controllo di rottura nastro
    • circuito di raffreddamento
    • bloccaggio idraulico
    • sistema meccanico di tensionamento lama con manometro pressione di tipo idraulico
    • rulliera d’alimentazione materiale da 1,2 m
    • arresto longitudinale
    • manuale d’uso

    Specifiche Tecniche ABS L




    Specifiche tecniche ABS    		 460 L 380 L 325 L 560 L
    Capacità di taglio
    Capacità di taglio a 0° (rettangolare) 470×460 mm 430×380 mm 350×325 mm 570×560 mm
    Capacità di taglio a 0° (tondo) 460 mm 380 mm 325 mm 560 mm
    Capacità di taglio a 0° (quadrato) 460 mm 380 mm 325 mm 560 mm
    Velocità di taglio a variazione continua 20 – 100 m/min
    Arresto longitudinale 500 mm
    Precisione di posizionamento avanzamento materiale 0,5 mm
    Potenza d’azionamento

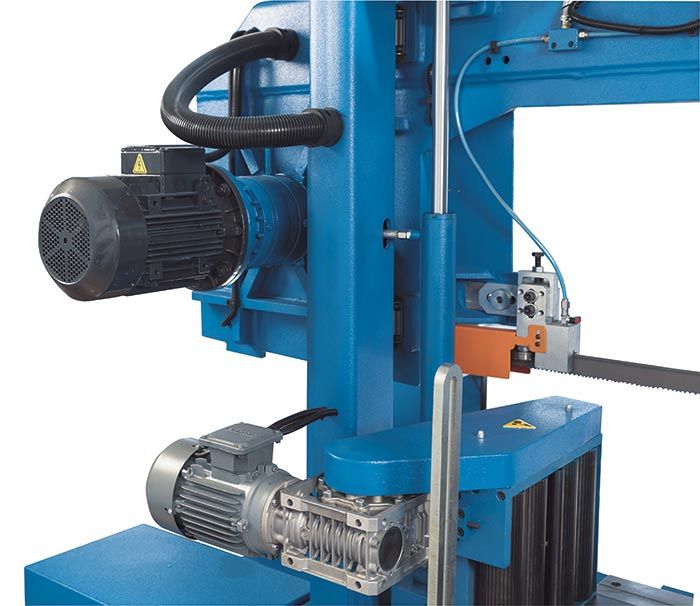

    Potenza motore azionamento principale 4 kW 3 kW 2,2 kW 4 kW
    Potenza motore pompa sistema idraulico 0,55 kW 0,55 kW 0,55 kW 1,1 kW
    Potenza motore avanzamento 0,25 kW 0,25 kW 0,25 kW 0,55 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 3,1x1x1,8 m 2,9×0,95×1,66 m 2,45×0,9×1,5 m 3,5×1,05×2,05 m
    Peso 1.500 kg 1.250 kg 880 kg 2.100 kg
    Dimensioni nastro 5.200x41x1,3 mm 4.800x34x1,1 mm 4.160x34x1,1 mm 6.000x41x1,3 mm
