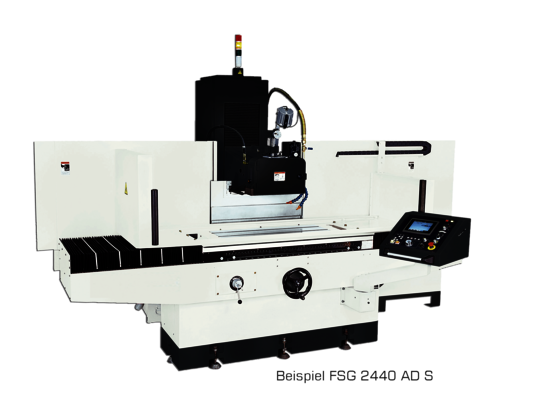

Serie FSG AD-S

Serie FSG AD-S

WAGNER

Rettificatrici per superfici convenzionali
Rettificatrici per superfici ad alte prestazioni con input di ciclo e due assi controllati.

[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volan.-serie-FSG-AD-S.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Macchina a montante mobile
    • Asse X e asse Y controllato singolarmente dal CNC
    • Pannello touchscreen
    • Cicli automatici
    • Diamantatura con compensazione
    • Settaggio campo di lavorazione

    Specifiche Tecniche Serie FSG AD-S



    Specifiche tecniche

    FSG AD-S

    		 2440 2460 2480
    Dimensioni tavola, mm 600 x 1000 600 x 1500 600 x 2000
    Max. lunghezza di rettifica, mm 1000 1500 2000
    Max. larghezza inclusa mola, mm  600 600 600
    Max. distanza tavola – centro mandrino
    standardo,mm    		 850 850 850
    Piattaforma magnetica, mm 600 x 1000 2 x 600 x 750 2 x 600 x 1000
    Max. corsa, idr., mm 1100 1600 2100
    Max. corsa, man., mm 675 675 675
    Velocità mandrino portamola., m/min 5 – 25 5 – 25 5 – 25
    Avanzamento rapido, mm/min 400 400 400
    Incremento finitura, mm 0,001 0,001 0,001
    Velocità mandrino portamola U/min 1450 1450 1450
    Motore, kw 11(Opt. 18,5) 11(Opt. 18,5) 11(Opt. 18,5)
    Mola standard, mm 406 x 75 x 127 406 x 75 x 127 406 x 75 x 127
    Dimensioni LxLxA, mm 3700 x 4000 x 3250 4700 x 4000 x 3250 6200 x 4000 x 3250
    Potenza totale, kW 20,8 22 kW 23,6 kW
    Peso della macchina, netto ca., kg 8400 9800 kg 10600 kg
