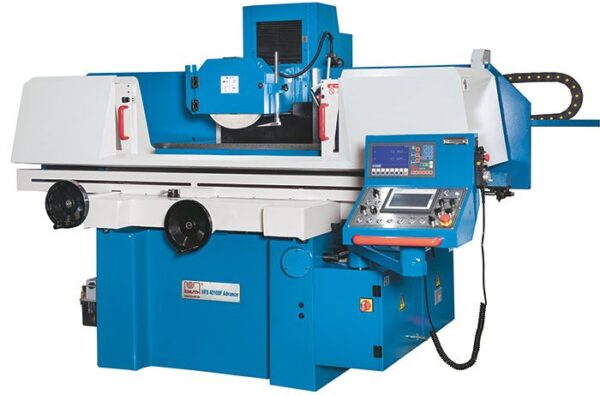

HFS F Advance

Descrizione

Dettagli

il telaio macchina in ghisa grigia convince per la sua stabilità e resistenza alle torsioni, per le guide di precisione e per le straordinarie capacità di lavorazione
tutte le guide sono lubrificate da un sistema centralizzato automatico
l’area di lavoro è protetta da una carenatura con accesso facilitato
la potente pompa per il refrigerante è combinata con un’unità per aspirazione e raccoglie le polveri e le sostanze volatili che si originano durante la lavorazione

Mandrino

il mandrino di lavorazione è sovradimensionato, sottoposto a bilanciatura dinamica, completamente sigillato e lubrificato a vita
i cuscinetti precaricati di precisione di cui è dotato consentono di raggiungere prestazioni ed affidabilità massime anche in caso lavorazioni continuate per parecchie ore

Programmazione

Le viti a ricircolo di sfere di alta qualità ed un potente servomotore garantiscono precisione di posizionamento e ripetibilità sull’asse Y
Per operazioni d’attrezzamento e per far avanzare manualmente il mandrino di lavorazione la macchina dispone di un volantino elettronico
In modalità automatica i valori di sgrossatura e di finitura, quelli relativi al numero di corse di spegnimento ed al ritorno al punto di partenza impostati dall’operatore vengono elaborati automaticamente

Sistema idraulico

una straordinaria silenziosità con un surriscaldamento minimo garantiscono i migliori risultati anche in caso di lavorazioni prolungate
il movimento longitudinale della tavola è di tipo idraulico ed è a variazione continua, costante e con cambi di direzione privi di contraccolpi
il gruppo idraulico esterno, completo di unità di raffreddamento olio, assicura una stabilità della temperatura perfetta

Piastra di bloccaggio magnetica

L’ampia tavola magnetica di bloccaggio, inclusa nella dotazione standard, consente di serrare i pezzi senza ritardo
l’unità di comando integrata nel sistema elettrico della macchina consente un uso molto semplice della macchina, con bloccaggio e smagnetizzazione rapidi per la migliore efficienza di termini di produzione

Dotazione standard

HFS Advance	2550 F	3063 F	4080 F	30100 F	40100 F
Area utile di lavoro
Peso max. del pezzo	180 kg	270 kg	500 kg	400 kg	600 kg
Distanza naso mandrino – superficie tavola	450 mm	580 mm	580 mm	580 mm	580 mm
Dimensioni tavola	508×254 mm	635×305 mm	813×406 mm	1.020×300 mm	1.020×406 mm
Dimensioni della piastra di bloccaggio magnetica	500×250 mm	600×300 mm	800×400 mm	1.000×300 mm	1.000×400 mm
Incremento minimo volantino asse Y	0,005 mm
Incremento minimo volantino asse Z	0,02 mm
Avanzamento trasversale automatico Z	0,1 – 8 mm
Velocità	2.850 1/min	1.450 1/min	1.450 1/min	1.450 1/min	1.450 1/min
Avanzamento verticale automatico	0,005 – 0,05 mm
Corsa
Corsa asse X	560 mm	765 mm	910 mm	1.130 mm	1.130 mm
Corsa asse Y	275 mm	340 mm	450 mm	340 mm	450 mm
Avanzamento
Avanzamento asse X idr.	7 – 23 m/min
Avanzamento rapido asse Y	480 mm/min
Avanzamento rapido asse Z	990 mm/min
Potenza d’azionamento
Potenza motore azionamento principale	2,2 kW	4 kW	4 kW	4 kW	4 kW
Potenza motore pompa sistema idraulico	2,2 kW
Potenza motore azionamento asse Y	0,5 kW
Dimensioni e peso
Dimensioni della mola	200x20x 31,75 mm	350x40x 127 mm	350x40x 127 mm	350x40x 127 mm	350x40x 127 mm
Dimensioni (lungo x larghezza x altezza)	2,3×1,6 x1,68 m	2,9×2,2 x1,9 m	3,6×2,4 x1,9 m	4,4×2,2 x1,9 m	4,4×2,4 x1,9 m
Peso	1.800 kg	2.800 kg	3.400 kg	3.200 kg	3.700 kg
