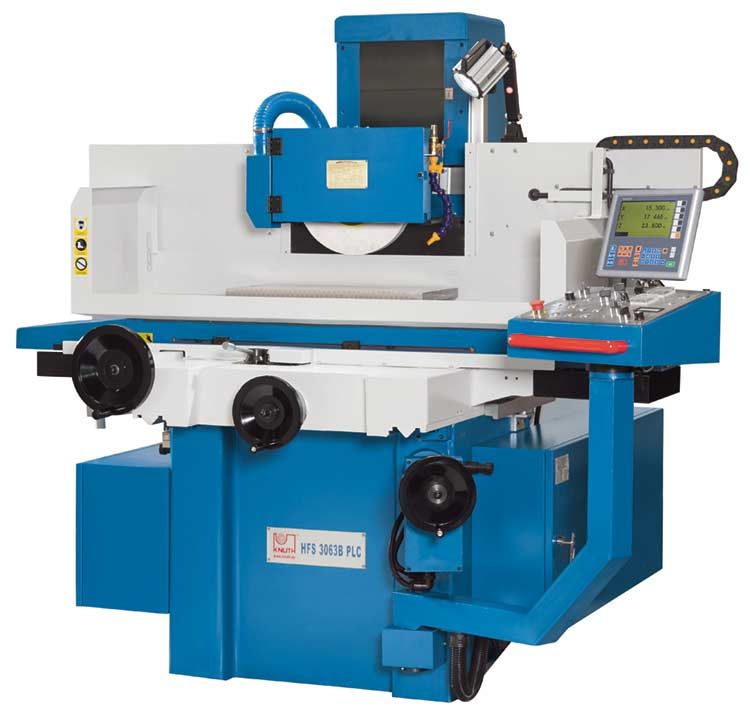

Rettificatrice per superfici convenzionali
Precisione ed affidabilità per pezzi di dimensioni piccole e medie

Descrizione

Dettagli

il pesante telaio in ghisa grigia risulta convincente grazie alla sua stabilità e resistenza alle torsioni. Il movimento trasversale viene realizzato mediante guide prismatiche a V, mentre per quello longitudinale la macchina è dotata di una combinazione di guide a V e piane
l’ampia tavola di lavoro con la sua elevata capacità di carico consente di lavorare pezzi grandi e pesanti con la massima precisione
una straordinaria silenziosità con un surriscaldamento minimo garantiscono i migliori risultati anche in caso di lavorazioni prolungate
regolazione manuale della mola

Mandrino

il mandrino di lavorazione è sovradimensionato, sottoposto a bilanciatura dinamica, completamente sigillato e lubrificato a vita
i cuscinetti precaricati di precisione di cui è dotato consentono di raggiungere prestazioni ed affidabilità massime anche in caso lavorazioni continuate per parecchie ore

Sistema idraulico

il movimento longitudinale della tavola è di tipo idraulico ed è a variazione continua, costante e con cambi di direzione privi di contraccolpi

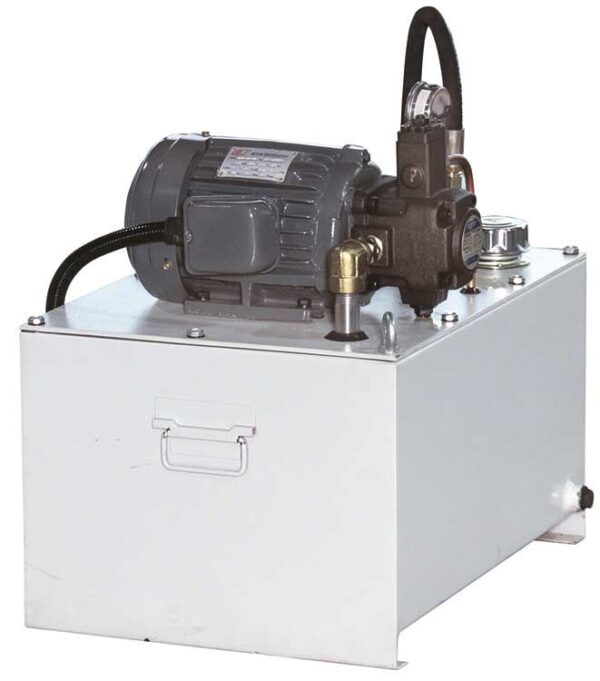

il gruppo idraulico esterno, completo di unità di raffreddamento olio, assicura una stabilità della temperatura perfetta

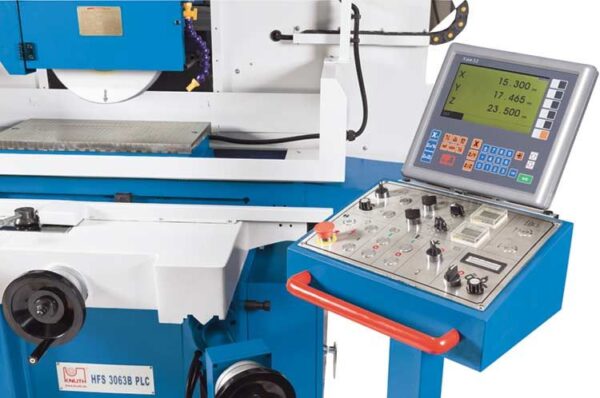

Indicatore di posizione su 2 assi

maggiore precisione di lavorazione
possibilità minima di errore
avanzamento verticale di precisione realizzato mediante servomotore e viti a ricircolo di sfere
spegni fiamma automatico al termine di ogni ciclo di rettifica automatico
maggiore produttività
notevole risparmio di tempo
per maggiore produttività
display facile da leggere
funzioni operative specifiche per l’operatore
tastiera ergonomica
risoluzione 0,01 / 0,005 mm
valori coordinate predefiniti
la posizione dell’asse è mantenuta quando il display è spento
funzione per il calcolo di tasche
conversione mm/pollici
struttura robusta e funzionamento con manutenzione minima
indicatore per gli assi Z ed Y

Dotazione standard

Specifiche tecniche HFS	2550 B C	3063 B C	4080 B C
Area utile di lavoro
Peso max. del pezzo	300 kg	420 kg	700 kg
Distanza naso mandrino – superficie tavola	520 mm	520 mm	580 mm
Dimensioni tavola	255×510 mm	300×600 mm	400×800 mm
Incremento minimo volantino asse Y	0,005 mm
Incremento minimo volantino asse Z	0,02 mm
Avanzamento trasversale automatico Z	0,5 – 10 mm
Velocità	2.850 1/min	1.450 1/min	1.450 1/min
Corsa
Corsa asse X	560 mm	660 mm	850 mm
Corsa asse Y	280 mm	340 mm	440 mm
Avanzamento
Avanzamento asse X idr.	7 – 25 m/min
Potenza d’azionamento
Potenza motore azionamento principale	2,2 kW	4 kW	5,5 kW
Potenza motore pompa sistema idraulico	1,5 kW	1,5 kW	2,2 kW
Dimensioni e peso
Dimensioni della mola	200x25x32 mm	355x40x127 mm	355x40x127 mm
Dimensioni (lungo x larghezza x altezza)	1,96×1,56×2,14 m	2,15×1,94×2,2 m	2,72×2,16×2,2 m
Peso	1.680 kg	1.900 kg	2.800 kg
