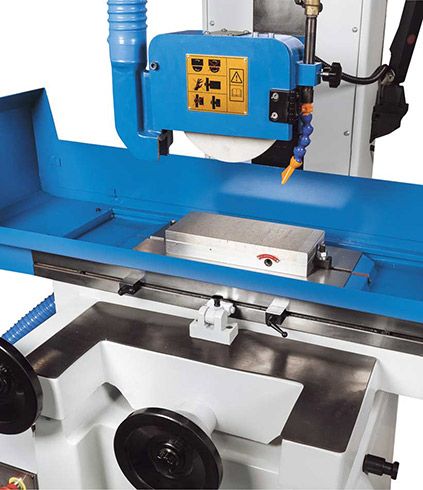

FSM 480

Descrizione

Dettagli

il mandrino a elevata capacità portante, montato su cuscinetti a sfera angolari pretensionati a scanalatura profonda, garantisce un funzionamento a basso tasso di vibrazione, un elevato grado di precisione, una lunga durata e non necessita di particolari operazioni di manutenzione
Il motore del mandrino è bilanciato e a tenuta stagna, a elevata capacità di carico
struttura solida a bassa vibrazione
guide piatte e a V lungo gli assi X e Y che mantengono costantemente elevato il livello di precisione
avanzamento longitudinale della tavola su guida lineare a sfere
volantini con scale graduate regolabili, per posizionamento in verticale e trasversale con possibilità di fissare il punto di origine in qualsiasi posizione
sistema di lubrificazione centralizzato
parallelismo di rettifica 0,005 mm / 300 mm

Dotazione standard

Area utile di lavoro
Dimensioni tavola	210×450 mm
Distanza asse mandrino – superficie tavola	450 mm
Corsa
Corsa asse X	480 mm
Corsa asse Y	230 mm
Avanzamento per ogni rotazione del volantino, asse X	5 mm
Avanzamento per ogni rotazione del volantino, asse Y	5 mm
Avanzamento per ogni rotazione del volantino, asse Z	1 mm
Avanzamento
Incremento minimo volantino asse X	0,02 mm
Divisione anello graduato asse Y	0,02 mm
Divisione anello graduato asse Z	0,005 mm
Precisioni
Rugosità	>= 0,63 µm Ra
Potenza d’azionamento
Potenza motore azionamento principale	1,5 kW
Dimensioni e peso
Dimensioni della mola	200x13x32 mm
Peso	730 kg
