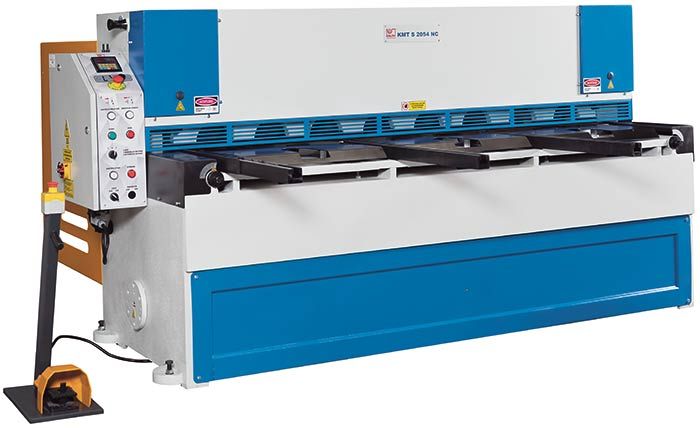

KMT S NC

Descrizione

Dettagli

Telaio macchina e sistemi d’azionamento

il telaio macchina è costituito da una struttura in acciaio pieno saldato
le lame superiori sono reversibili e quindi utilizzabili su entrambi i lati, mentre le lame inferiori dispongono di quattro taglienti

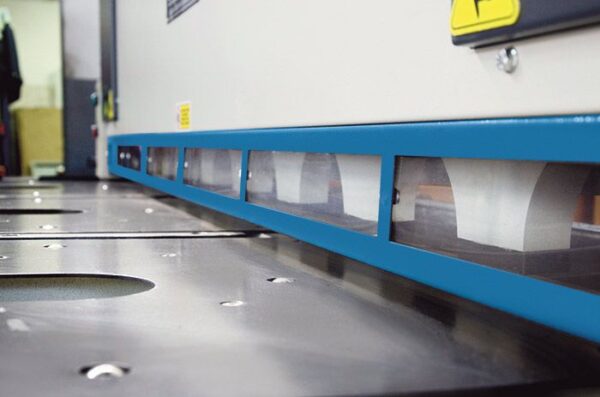

un premilamiera rigido che si estende su tutta la tavola fissa la lamiera di fronte alla linea di taglio

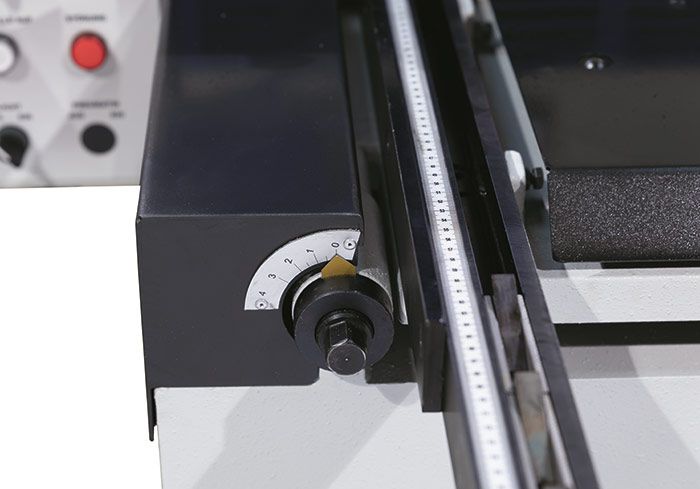

il gioco tra i taglienti ottimale può essere regolato manualmente

Bracci di supporto materiale

lo stabile riscontro angolare semplifica l’allineamento di precisione della lamiera sulla linea di taglio

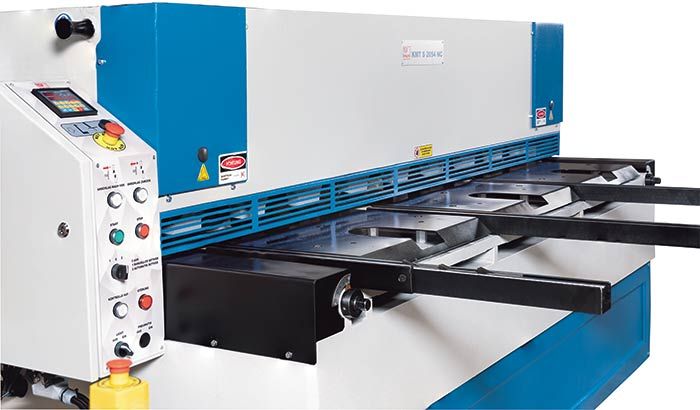

robusti bracci assicurano un adeguato supporto per le lamiere di grandi dimensioni
la movimentazione del materiale è semplificata da rulli di supporto materiale inseriti nella tavola

design ergonomico

il pedale d’azionamento rende l’operatore flessibile e lascia entrambi le mani libere per movimentare il materiale
per una migliore vista della linea di taglio la protezione può essere ribaltata
la chiara illuminazione realizzata mediante LED crea un’ombra molto visibile sulla linea di taglio marcata

Arresto posteriore:

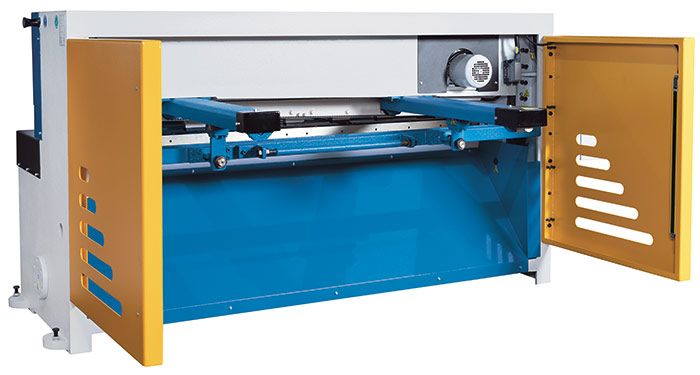

il riscontro posteriore motorizzato garantisce un posizionamento preciso in tutti i tipi di modalità (automatica, semi-automatica, manuale)
il controllo NC che comanda il riscontro posteriore è caratterizzato da una programmazione semplice e veloce
l’area di lavoro del riscontro posteriore è facilmente accessibile ed è protetta da una barriera ottica di sicurezza
Come optional la macchina può essere dotato di un riscontro posteriore comandato da NC da 1000 mm oppure di un dispositivo premilamiera

Controllo

Periodo segnale Encoder tra 5 VDC e 30 VDC
Conversione pollici / sistema metrico
Gamma di misurazione 0 – 10 m
Sensibilità 0,1 mm (regolabile)
Possibilità di scelta di funzionamento automatico, semi-automatico e manuale
È possibile salvare sino a 10 posizioni
Come optional è possibile ottenere un’espansione sino a 100 programmi, ciascuno con 10 valori regolabili
La lavorazione è possibile anche in modalità singola
È possibile limitare la corsa su entrambi i lati
Velocità di posizionamento doppia
Display per i messaggi d’avviso e d’errore
Pulsanti di comando programmabili
Funzione di richiamo durante il taglio
Allo spegnimento la posizione ed i valori impostati vengono salvati

Dotazione standard

Specifiche tecniche KMT S	2054 NC	2554 NC	3054 NC cesoia motorizzata
Area utile di lavoro
Spessore acciaio base	0,1 – 4 mm
Spessore lamiera acciaio inox	2 mm
Lunghezza di lavorazione	2.050 mm	2.550 mm	3.050 mm
Angolo di taglio	1,3 °
Altezza tavola di lavoro	810 mm
Profondità tavola	455 mm
Quantità di bracci di supporto	3 pz	3 pz	4 pz
Bracci di supporto	940 mm
Riscontro posteriore
Arresto posteriore	750 mm
Capacità di taglio
Velocità di taglio	41 m/min
Potenza d’azionamento
Potenza motore azionamento principale	7,5 kW
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza)	2,7×2,15×1,45 m	3,2×2,15×1,45 m	3,7×2,15×1,45 m
Peso	3.000 kg	3.500 kg	4.000 kg
