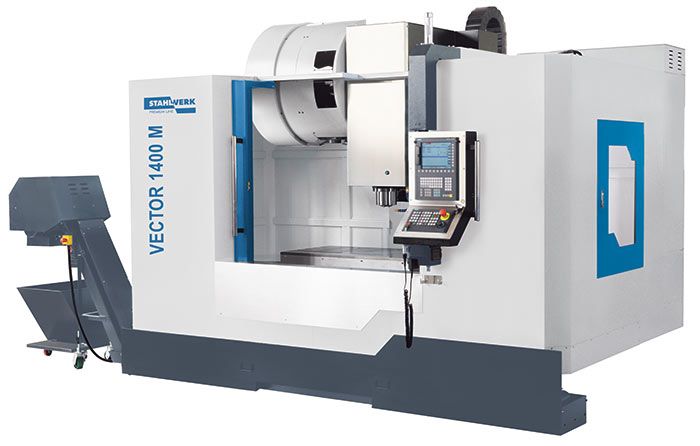

VECTOR 1300 – 1400 M

Descrizione

Dettagli

• la serie di grandi macchine VECTOR è perfettamente equipaggiata per lavori importanti, grazie alla varietà di optional di cui può essere dotata, è in grado di offrire molteplici soluzioni per soddisfare le crescenti esigenze di lavorazione

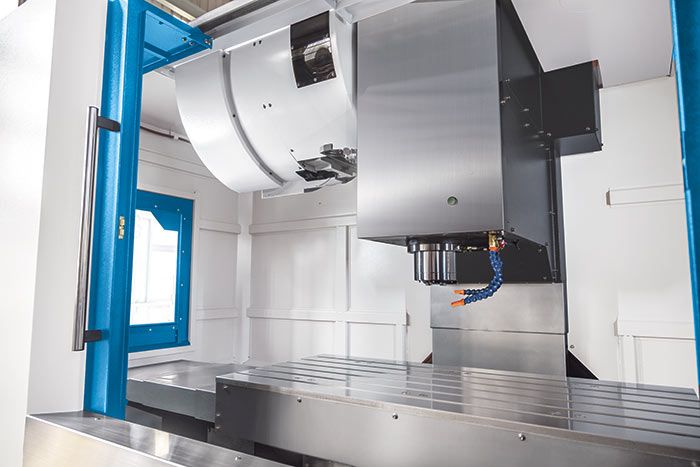

 Struttura macchina

• la base della colonna estremamente larga e l’ampia distanza tra le guide garantiscono la stabilità necessaria per lavorazioni veloci e di precisione elevata
• in fase di costruzione sono state elaborate diverse simulazioni di carichi di lavoro con i moderni strumenti d’analisi FEM, in maniera tale da assicurare la massima stabilità del bancale macchina nella pratica lavorativa quotidiana, raggiungendo comunque
• tutti gli assi scorrono su guide lineari a rulli di alta qualità dotate di ripari di protezione ed azionamenti con vite a ricircolo di sfere di precisione e dotati di servomotori dinamici

Stabilità extra nei posti giusti

• il VECTOR dispone di guide sovradimensionate dotate di sistemi di scorrimento aggiuntivi, che consentono di lavorare con carichi elevati e con maggiore stabilità e velocità in caso d’asportazioni pesanti
• le viti a ricircolo di sfere sono dotati di cuscinetti addizionali sovradimensionati, in grado di assicurare massima efficienza e durevolezza

Mandrino a pinza disponibile come alternativa all’autocentrante

• il mandrino gira su cuscinetti multipli, in grado di assorbire e disperdere le forze che si originano durante le lavorazioni in maniera ottimale
• il design avanzato dei nostri mandrini assicura un surriscaldamento minimo anche con carichi pesanti
• cuscinetti sovradimensionati e precaricati garantiscono stabilità radiale durante le operazioni d’asportazione pesante
• lubrificanti adatti alle temperature elevate assicurano una lubrificazione ottimale con qualsiasi temperatura d’esercizio e garantiscono una lunga durata
• il bloccaggio dell’utensile tra le superfici di contatto del cono e la flangia dell’utensile stesso ne assicura il mantenimento della posizione nel mandrino

Cambiautensili

• per poter sfruttare l’intero potenziale di un centro di lavoro, il VECTOR è dotato di uno dei sistemi di cambio utensile migliori del mercato
• anche la pinza di prelevamento doppia, con un tempo di cambio utensile di soli 18 secondi proviene da un costruttore leader di mercato

Maneggevolezza

• l’area di lavoro con l’ampia porta frontale e le due laterali è facilmente accessibile e garantisce sicurezza e pulizia
• grazie alla divisione delle componenti elettriche in armadi separati per voltaggi alti e bassi, è stato possibile ridurre notevolmente lo sviluppo di calore e rumore
• un volantino elettronico facilità all’operatore le operazioni d’attrezzamento macchina
• il sistema automatico di lubrificazione centralizzata garantisce un adeguato ingrassaggio delle parti che lo richiedono

Controllo Heidenhain TNC 620

Il TNC 620 è un controllo numerico continuo compatto e versatile con un massimo di cinque assi controllati. Grazie al suo concetto flessibile di comando – possibilità di programmazione orientata all’officina utilizzando il dialogo con testo in chiaro HEIDENHAIN o la programmazione esterna – ed alle sue funzionalità complete, il TNC 620 è particolarmente indicato per l’impiego su fresatrici, alesatrici e foratrici universali per:

• produzioni singole e di serie
• costruzione di utensili
• industria meccanica generale
• ricerca e sviluppo
• realizzazione di prototipi ed esecuzione di collaudi
• riparazioni, corsi di formazione e apprendistato.

Inoltre è dotato di funzioni utili e idonee a tali applicazioni

Fresatrici universali

• Programmazione libera dei profili
• Cicli di fresatura per profili complessi
• Rapida definizione origine con sistemi di tastatura HEIDENHAIN

Foratrici e alesatrici

• Cicli di foratura e allineamento mandrino
• Cicli per sagome di punti su cerchi e linee

Lavorazione a cinque assi con testa orientabile e tavola rotante

• Creazione di programmi esterni e indipendenti dalla macchina: il TNC 620 tiene automaticamente conto della geometria della macchina
• Rotazione del piano di lavoro
• Lavorazione su superficie cilindrica
• Correzione utensile 3D
• Rapidità di esecuzione grazie al breve tempo di esecuzione dei blocchi

Dotazione standard

• controllo Heidenhain TNC-620 con display touchscreen da 19″
• mandrino con passaggio refrigerante 30 bar con doppio filtro
• cambiautensili a 24 posizioni con pinza di prelevamento doppia
• attacco BT 40
• sist. di raffredd. olio mandrino
• convogliatore di trucioli a catena con vasca di raccoglimento
• volantino elettronico
• separatore d’olio
• lubrificazione centralizzata automatica
• pistola per refrigerante
• impianto di lavaggio trucioli
• scambiatore di calore per l’armadio elettrico
• riparo per gli assi telescopici
• interfaccia RS-232
• porta USB
• lettore per carte CF
• area di lavoro completamente carenata
• lampada
• lampeggiante a 3 colori
• circuito di raffreddamento
• supporti macchina regolabili
• attrezzi di servizio
• manuale d’uso
