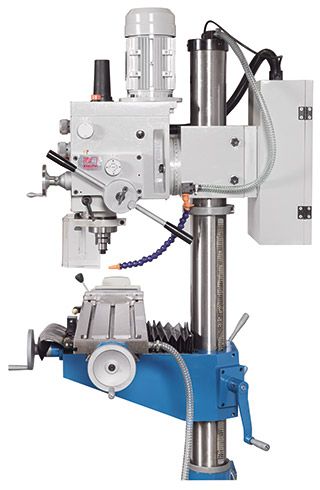

SBF 40

KNUTH

Trapano con funzione di fresatura

Talento universale per fresare ed alesare



[su_button url=”https://www.mekhangroup.com/wp-content/uploads/2021/03/volant.-SBF-40.pdf” target=”blank” style=”flat” background=”#1F97C3″ size=”5″ radius=”3″ icon=”icon: download”]SCARICA LA BROCHURE[/su_button]





    Categorie: ,

    Descrizione

    Dettagli

    • Forare e fresare: un valore aggiunto per la vostra azienza ad un prezzo molto vantaggioso!

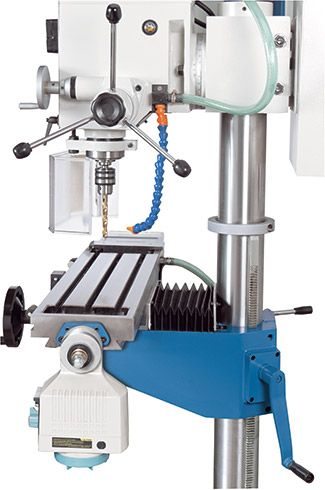

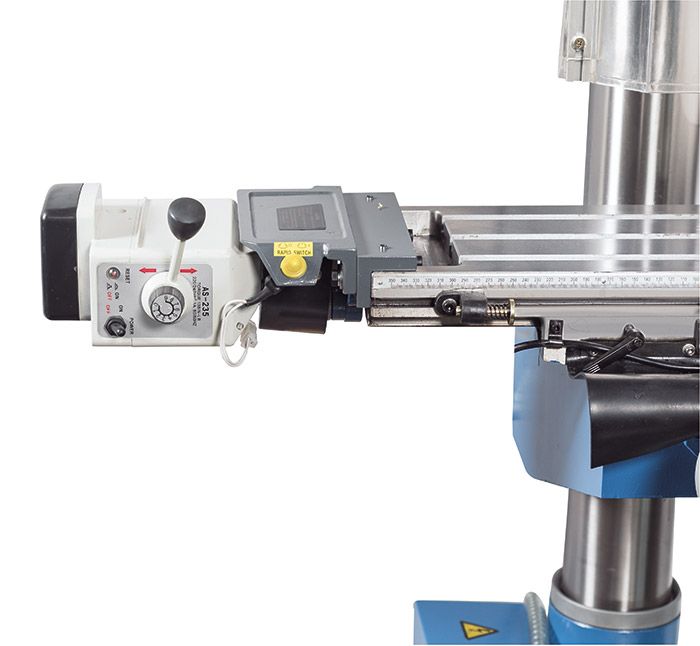

    • ampia tavola a croce con avanzamento automatico ed a variazione continua sull’asse X per foratura su coordinate e piccoli lavori di fresatura
    • trasmissione molto silenziosa con ingranaggi in bagno d’olio – robusta e durevole nel tempo
    • i cuscinetti di alta qualità del mandrino sono stati potenziati pr effettuare lavorazioni continue con carichi elevati
    • l’avanzamento manuale di foratura può essere utilizzato per effettuare finiture sui pezzi usando l’apposito volantino
    • avanzamento automatico controllabile con 3 passi di ingranaggio
    • altezza regolabile della testa di lavorazione e della tavola
    • regolazione di precisione delle guide della tavola tramite lardoni conici

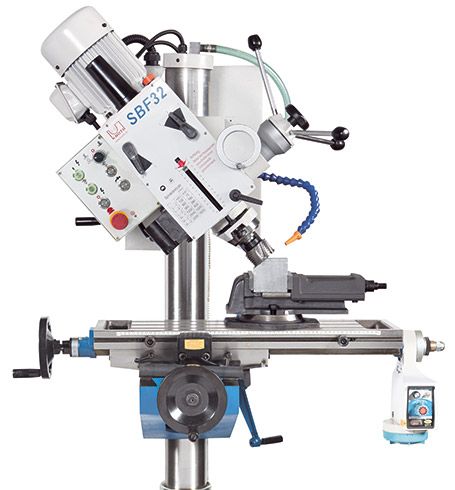

    • la testa è orientabile su entrambi i lati
    • il bloccaggio del portafresa è realizzato tramite un tirante M 16
    • dispositivo per maschiatura

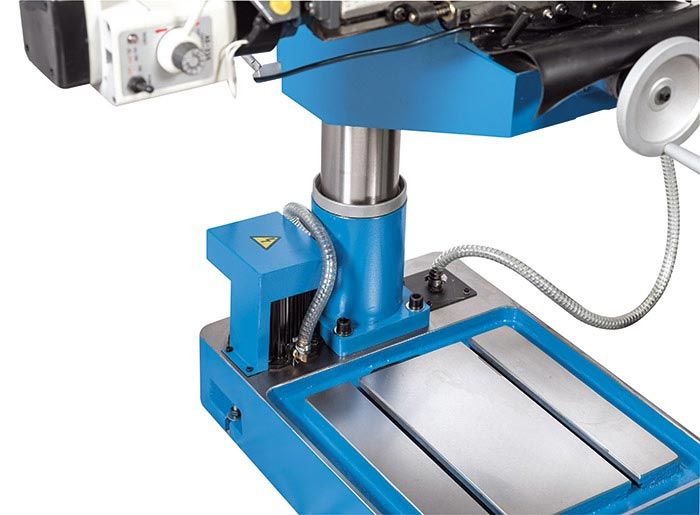

    • circuito di refrigerazione integrato



    Dotazione standard

    • dispositivo per filettatura
    • avanzamento tavola TV 1000
    • asta di trazione
    • mandrini portapunta
    • pinze portapunta
    • ciruito di raffreddamento
    • manuale d‘uso

    Specifiche Tecniche SBF 40

    Specifiche tecniche

    Area utile di lavoro
    Dimensione tavola 730×210 mm
    Capacità max. di carico sulla tavola 100 kg
    Cave a T della tavola, quantità 3 pz
    Cave a T tavola (ampiezza x distanza) 14×63 mm
    Cave a T base (quantità) 2 pz
    Cave a T base (ampiezza x distanza) 14×200 mm
    Corsa cannotto 120 mm
    Sbalzo 278 mm
    Diametro colonna 115 mm
    Distanza naso mandrino – superficie tavola 600 mm
    Distanza naso mandrino – base 1.180 mm
    Capacità di foratura su acciaio / ST37 40 mm
    Orientabilità testa ± 45°
    Capacità di maschiatura su acciaio (ST 37) M16
    Corsa
    Corsa asse X 500 mm
    Corsa asse Y 190 mm
    Corsa assi Z1 / Z2 530 mm
    Mandrino principale
    Gamma di velocità (12) 75 – 3.200 1/min
    Attacco mandrino 4 CM
    Avanzamento rapido
    Avanzamento rapido 600 mm/min
    Avanzamento
    Avanzamento di lavoro 0 – 420 mm/min
    Potenza d’azionamento
    Potenza motore azionamento principale 1,5 kW
    Azionamento principale, carico costante 1,1 kW
    Potenza motore pompa refrigerante 0,04 kW
    Dimensioni e peso
    Dimensioni (lungo x larghezza x altezza) 0,83×0,76×1,85 m
    Peso 390 kg
