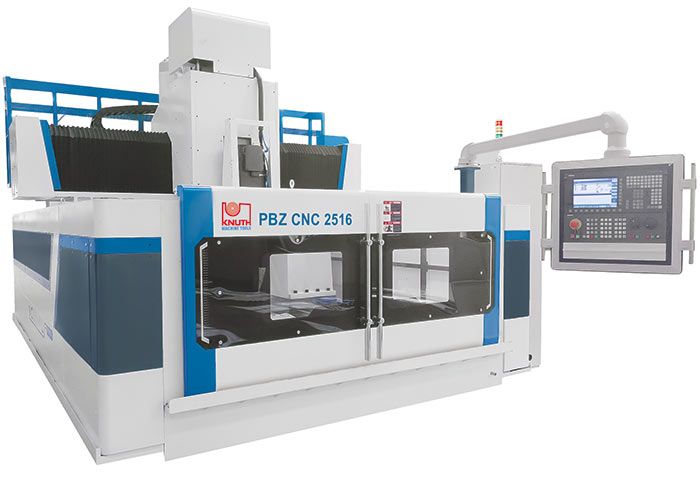

PBZ CNC

Descrizione

Dettagli

• la tavola di piazzamento fissa ed il portale mobile consentono di lavorare pezzi di grandi dimensioni e particolarmente pesanti
• questa particolare struttura offre inoltre uno straordinario rapporto tra area di lavoro ed area di piazzamento – ampie corse con un una necessità di spazio minima
• il bancale macchina, caratterizzato da una struttura monoblocco dotata di elevata rigidità propria, garantisce una suddivisione omogenea del carico in presenza di pezzi particolarmente pesanti
• l’ampia area di lavorazione e le lunghe corse necessitano di un portale molto stabile e soluzioni adatte per il sistema di guide, in grado di soddisfare le esigenze più particolari
• una combinazione di guide lineari e guide piane, oltre ad assicurare una maggiore durata, offre velocità di lavorazione più elevate con una stabilità straordinaria
• il portale viene guidato sull’asse Y da due robuste guide lineari da 55 mm su entrambi i lati e da una guida piana aggiuntiva laterale per ottenere la massima rigidità anti-torsione
• 2 guide lineari ugualmente sovradimensionate ed una guida piana di stabilizzazione aggiuntiva conferiscono la massima rigidità sull’asse X
• la combinazione di due guide lineari a 2 rulli e 2 stabili guide piane garantisce una precisione durevole nel tempo sull’asse Z
• il fatto che anche pezzi molto pesanti non abbiano ripercussioni su guide ed azionamenti, si ripercuote in maniera positiva sulla precisione e, nel lungo periodo, sulla resistenza all’usura
• viti a ricircolo di sfere di alta qualità e motori collaudati di marca Siemens forniscono avanzamento dinamico ed avanzamento rapido su tutti gli assi

Mandrino principale

• azionamenti potenti ed un’ampia gamma di velocità assicurano le necessarie riserve per le operazioni d’asportazione pesante

Cambiautensili

• il robusto cambiautensili a 20 posizioni fornisce le flessibilità necessaria per la vita lavorativa quotidiana
• a seconda delle esigenze del cliente, il cambiautensili può essere montato in fabbrica sul lato sinistro o su quello destro

Dotazione

• l’area di lavoro è ottimamente accessibile tramite ampie porte scorrevoli montate sulla carenatura della macchina, che facilitano anche le operazioni d’attrezzamento
• il potente sistema di refrigerazione ed il convogliatore di trucioli incluso nella dotazione standard garantiscono un’ottima rimozione dei trucioli
• il mandrino con passaggio refrigerante è disponibile come optional
• un sistema automatico di lubrificazione centralizzata semplifica la manutenzione della macchina

Controllo

SINUMERIK 828 D – Il pacchetto potente con dimensioni compatte nel mondo dei controlli CNC

• macchina CNC con quadro di comando compatta e robusta, che non richiede manutenzione
• comoda immissione di programmi ai parametri con la tastiera QWERTY
• precisione di lavorazione massima
• trasformazioni cinematiche intelligenti per la lavorazione di pezzi cilindrici e per livelli di pezzi di lavoro angolati
• SINUMERIK MDynamics la nuova funzione Superficie avanzata: per ottenere superfici di prezzo perfette nel minor tempo di lavorazione nelle applicazioni di fabbricazione di forme
• ShopMill: il tempo di programmazione più breve per pezzi singoli e produzione di piccoli lotti
• ProgramGUIDE (GUIDAprogramma): il tempo di lavorazione più veloce e il massimo di flessibilità per produzioni in grande serie
• unica gamma di cicli di tecnologia – dalla fresatura di contorni con il riconoscimento di materiale residuo alle misurazioni di processo
• Elementi animati: operazione unica e aiuto programmazione con sequenze animate
• opzioni di trasferimento dati via chiavetta USB, scheda CF e rete (Ethernet)
• Messaggio facile: massima disponibilità della macchina grazie al monitoraggio per texting (SMS)

Hardware CNC

• Controllo CNC di alte prestazioni con quadro di comando
• Augusto quadro di comando frontale fabbricato in magnesio pressofuso
• tastiera integrate QWERTY di piena misura
• Monitor a colori TFT di 10,4 pollici
• progettazione senza manutenzione (non è richiesta nessuna batteria di buffer)

Dati di prestazione funzioni CNC

• Pacchetto tecnologia SINUMERIK MDynamics con Superficie avanzata per struttura forma
• tempo totale di cambio utensile: ~2 ms (PPU 260/261) /~1 ms (PPU 280/281)
• numero di set anticipati: 100 (PPU 260/261) / 150 (PPU 280/281)
• Accelerazione con limitazione strappo
• comando dinamico alimentazione in avanti
• interpolazione simultanea su 4 assi (X, Y, Z e asse di rotazione)
• interpolazione lineare, circolare e elicoidale
• maschiatura senza mandarino compensatore più taglio filetto
• portamandrino orientato
• cambio tra unità in pollici e unità metriche
• Concetto TELAIO per trasformazioni coordinate individuali, rotazioni, dimensionamento in scala e mirroring
• 100 impostazioni zero regolabili
• azioni sindrome e uscita funzione aiuto rapida

Cicli tecnologia CNC

• Cicli tecnologici disponibili per la programmazione delle fasi di lavorazione programGUIDE e ShopTurn
• ampia selezione di cicli di foratura
• ampia selezione di cicli di fresatura per geometrie standard
• ampia selezione di modelli di posizione per operazioni di foratura di fresatura
• Impostazioni di alta velocità per applicazioni di produzione matrici
• Calcolatore di geometria per immissione di contorno libero
• Ciclo di lavorazione per tasche di contorno / gradini di contorno con contorni isolati

Funzioni grafiche

• Elementi animati: aiuto immissione per parametri di lavorazione con sequenze animate
• sistema di aiuto on-line grafico, simile al sistema PC
• Simulazione grafica CNC con visualizzazione del livello

Gestione utensili CNC

• visualizzazione dei dati utensili e caricatore in un’unica schermata
• gestione utensili con denominazione utensile in semplice testo
• funzioni di carico/scarico per facilitare l’assegnazione del caricatore
• numero di bordi utensile: 256 (PPU 260/261) / 512 (PPU 280/281)
• gestione utensili con monitoraggio della durata degli utensili

Dotazione standard

• controllo Siemens 828 D Basic
• volantino elettronico per assi X e Z
• pannello dei comandi separato dalla macchina
• pistola ad aria compressa
• lubrificazione centralizzata automatica
• circuito di raffreddamento
• lampada a LED
• convogliatore di trucioli a spirale e convogliatore di trucioli a catena
• cambiautensili a 20 posizioni
• attrezzi di servizio
• manuale d’uso e di programmazione
