BO 90 CNC

Descrizione

Dettagli

• il pesante telaio della macchina, realizzato in ghisa è dotato di guide molto ampie
• tavola rotante ad indexaggio manuale, divisioni da 5°
• corsa assi molto ampia ed elevata capacità di carico della tavola per la lavorazione di pezzi di grandi dimensioni
• servomotori potenti e viti a ricircolo di sfere di grande diametro assicurano la massima precisione anche a velocità di avanzamento elevate
• attacco mandrino BT 40 con bloccaggio utensile di tipo automatico
• massima precisione e semplicità di piazzamento in caso di lavorazioni angolari, grazie alla tavola girevole pneumatica
• la programmazione e la semplicità di utilizzo del controllo Siemens 828 D e dei suoi servo-azionamenti soddisfano tutte le esigenze di un moderno impianto CNC

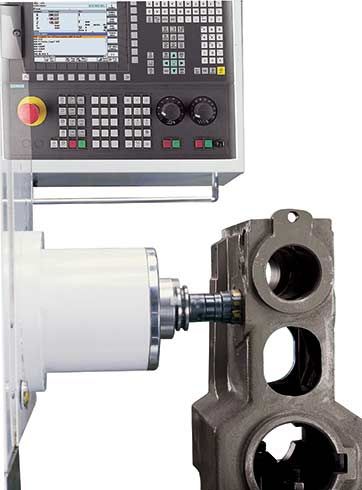

Controllo Siemens 828 D Basic

• CNC con pannello operatore compatto, robusto ed esente da manutenzione con software di sistema dedicato per la tecnologia di tornitura, fresatura e rettificatura.
• Pannelli operatore robusti e di qualità elevata in lega di magnesio con grado di protezione IP65
• Pannello operatore esente da manutenzione, ad es. senza ventilatore, senza batteria o disco rigido
• Massima precisione di lavorazione con precisione NANO FP 80 bit
• Nuova superficie operativa SINUMERIK Operate, analoga al SINUMERIK 840D sl
• ShopTurn/ShopMill: tempi di programmazione più brevi nella realizzazione di singole parti e piccoli lotti
• Advanced Surface: le migliori superfici dei pezzi con tempo di elaborazione minimo grazie a nuove e potenti funzioni CNC
• SINUMERIK MDynamics la nuova funzione Superficie avanzata: per ottenere superfici di prezzo perfette nel minor tempo di lavorazione nelle applicazioni di fabbricazione di forme
• ProgramGUIDE (GUIDAprogramma): il tempo di lavorazione più veloce e il massimo di flessibilità per produzioni in grande serie
• Straordinaria gamma di cicli tecnologici – dalla lavorazione di profili di tornitura e fresatura qualsiasi con riconoscimento del materiale residuo fino alle misure di processo
• G-Tech è un pacchetto di rettifica con numerose funzioni CNC, dal modello entry-level economico fino alle macchine ad elevata produttività
• Elementi animati: operazione unica e aiuto programmazione con sequenze animate
• opzioni di trasferimento dati via chiavetta USB, scheda CF e rete (Ethernet)
• Il SINUMERIK Integrate for production Access MyMachine /Ethernet consente la diagnostica remota in tutto il mondo
• Easy Message: modem senza fili integrato per la sorveglianza ottimale del processo e massima disponibilità della macchina tramite messaggi di testo (SMS)
• Easy Extend: gestione flessibile di aggregati macchina, ad es. un asse A/divisore
• Pianificatore di manutenzione: segnalazione delle attività di manutenzione pendenti in base agli intervalli di manutenzione impostati

Funzioni:

• Varianti di pannello operatore per custodia orizzontale o verticale
• Sensore di prossimità/di distanza per controllo display intelligente
• Tastiera CNC completa QWERTY integrata con tasti a corsa ridotta
• Interfaccia Ethernet supplementare sul retro del CNC per il collegamento fisso alla rete di fabbrica
• Interfaccia USB supplementare sul lato posteriore del CNC per pulsantiera di macchina
• PLC integrato in base al set di comandi del SIMATIC S7-200 con programmazione “schema a contatti” (Ladder Steps)
• Interfaccia I/O su base PROFINET per il collegamento della periferia PLC e della pulsantiera di macchina
• Fino a 5 assi/mandrini
• 1 mandrino analogico
• 1 canale di elaborazione/gruppo di modi operativi
• Gestione utensili integrata con controllo vita utensile
• Pagine utente programmabili con SINUMERIK Integrate for engineering Run MyScreens (Easy Screen)
• SINUMERIK Integrate for engineering Run MyRobot /EasyConnect per un facile collegamento di robot e sistemi di manipolazione
• Metodo di archiviazione dati integrato per un semplice aggiornamento dei dati

Dotazione standard

• controllo Siemens 828 D Basic
• tavola girevole pneumatica
• volantino elettronico
• lampada alogena
• sistema di lubrificazione centralizzata
• mandr. portapunta 3-16 mm / B18
• pinza portapunta MT4 / B18
• bussole di riduzione CM3, CM4, CM5
• viti per le fondazioni
• manuale d’uso e di programmazione
